تولید و عرضه لوله پلی اتیلن PE100 تک جداره، دو جداره و پنج لایه در سایزها و فشارهای کاری مختلف، مناسب آبرسانی، کشاورزی، گازرسانی، فاضلاب تحت فشار و حفاظت کابل با امکان ارسال به سراسر کشور.
با کارشناسان فنی ما در تماس باشید، لیست قیمت و مشخصات فنی محصول در ادامه مطلب موجود است.

زهرا حکیمی مدیر فروش

لیست قیمت لوله پلی اتیلن

قیمت لوله پلی اتیلن به عواملی مثل سایز، فشار کاری، SDR، وزن هر متر، نوع مواد اولیه PE80 یا PE100 و مقدار سفارش بستگی دارد. قیمت‌های درج شده در جدول بر اساس هر متر لوله محاسبه شده‌اند و هزینه حمل و مالیات بر ارزش افزوده به‌صورت جداگانه محاسبه می شود. با توجه به تغییر نرخ مواد اولیه و هزینه های تولید، قیمت‌ها به صورت دوره ای به‌روزرسانی می شوند. برای دریافت قیمت قطعی، بهتر است مشخصات و متراژ پروژه را برای کارشناسان فروش ارسال کنید.

کاتالوگ لوله پلی اتیلن

معرفی محصول

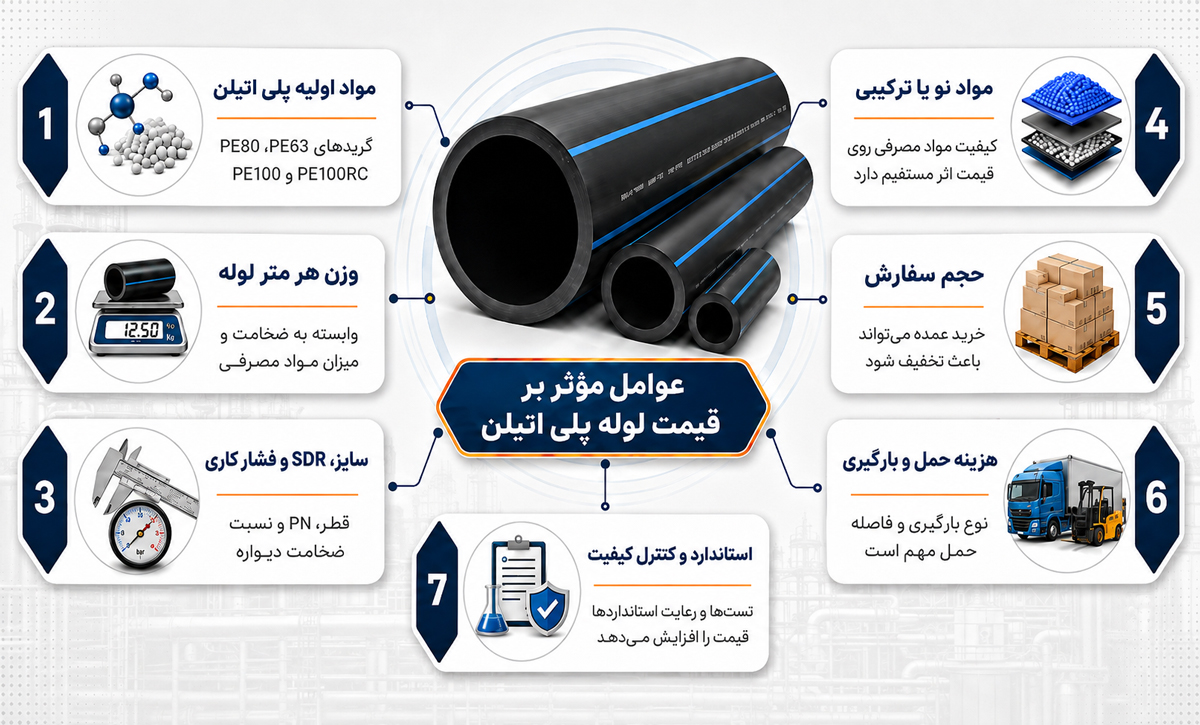

قیمت لوله پلی اتیلن چگونه محاسبه می شود؟

قیمت لوله پلی اتیلن ثابت نیست و براساس پارامترهای متعددی نرخ گذاری انجام می شود. عوامل زیر بیشترین تاثیر را بر قیمت این لوله ها دارند:

قیمت مواد اولیه پلی اتیلن

اصلی ترین ماده به کار رفته در این لوله ها، پلی اتیلن است که در گریدهای مختلف PE63، PE80 و PE100 دسته بندی می شود. در حالت کلی، با افزایش گرید، علاوه بر استحکام لوله، قیمت آن نیز بیشتر می شود. به همین دلیل، لوله های گرید PE100RC قیمت بیشتری نسبت به PE63 دارند.

وزن هر متر لوله

وزن هر متر لوله با توجه به ضخامت دیواره ها و قطر و سایز آن مشخص می شود. این عامل به شدت بر قیمت لوله تاثیر می گذارد، چون نشان دهنده مقدار مواد اولیه به کار رفته در آن است. در حالت کلی، هر اندازه وزن هر متر لوله بیشتر باشد، قیمت آن نیز افزایش پیدا می کند.

سایز، SDR و فشار کاری

مشخصات فنی مهمی از قبیل SDR، فشار کاری و سایز از دیگر عوامل موثر بر قیمت لوله پلی اتیلن هستند. لوله ‌هایی که برای انتقال سیالات تحت فشار بالا طراحی شده ‌اند و فشار کاری یا PN بالایی دارند، نیاز به مواد و ضخامت بیشتر دارند و بنابراین گران ‌تر هستند. SDR این لوله ها نشان می دهد که دیواره لوله نسبت به قطر آن چقدر است و این فاکتور روی وزن هر متر لوله، مقدار مواد اولیه و در نهایت وزن آن تاثیر دارد.
سایز لوله تیز از دیگر فاکتورهایی مهمی است که نشان دهنده قطر داخلی و خارجی لوله می باشد. با افزایش سایز لوله، مقدار مواد اولیه نیز افزایش پیدا می کند و در نهایت قیمت بالا می رود. همچنین، لوله های سایز بزرگ هزینه حمل و بارگیری بیشتری نیز دارند و به همین دلیل قیمت آنها بیشتر از سایزهای کوچک است.

مواد نو یا ترکیبی

یکی از دلایل ارزان بودن برخی از انواع لوله پلی اتیلن موجود در بازار، استفاده از مواد بازیافتی و بی کیفیت در آنها است. علاوه براین، برخی از این لوله ها با مواد ترکیبی تولید شده و به دلیل کم شدن مقدار پلی اتیلن، قیمت کمتری دارند. علاوه براین، نوع و مقدار مواد افزودنی در این لوله ها نیز می تواند قیمت را تحت تاثیر قرار دهد.

حجم سفارش

در بسیاری از مواقع، در خریدهای عمده تخفیف هایی از سوی فروشنده ارائه می شود و باعث کاهش قیمت لوله می شود. در نتیجه می توان گفت، هر اندازه حجم سفارش شما بیشتر باشد، به همان نسبت احتمال ارائه تخفیف و کم شدن قیمت نهایی لوله وجود دارد. به همین دلیل، یکی از راه های کاهش هزینه خرید این لوله ها، ثبت سفارش به صورت عمده است.

هزینه حمل و نوع بارگیری

علاوه بر هزینه های روند تولید، نوع بارگیری و هزینه های حمل نیز در محاسبه قیمت لوله باید در نظر گرفته شوند. بر اساس سایز لوله و کلافی یا شاخه ای بودن آنها تعداد ماشین آلات برای حمل تعیین می شود. با افزایش تعداد ماشین آلات و تعداد و نوع تجهیزاتی که برای بارگیری استفاده می شوند، قیمت لوله تغییر می کند.

استاندارد و کنترل کیفیت

این کاملا طبیعی است که لوله های باکیفیت، به دلیل پیچیده و زمان بر بودن روند کنترل کیفیت، قیمت بالاتری دارند. لوله هایی که تمام استانداردها ار مرحله انتخاب مواد اولیه تا بارگیری و حمل در آنها رعایت شده و تست های متعدد برای بررسی کیفیت روی آنها انجام شده است، گرانتر هستند.

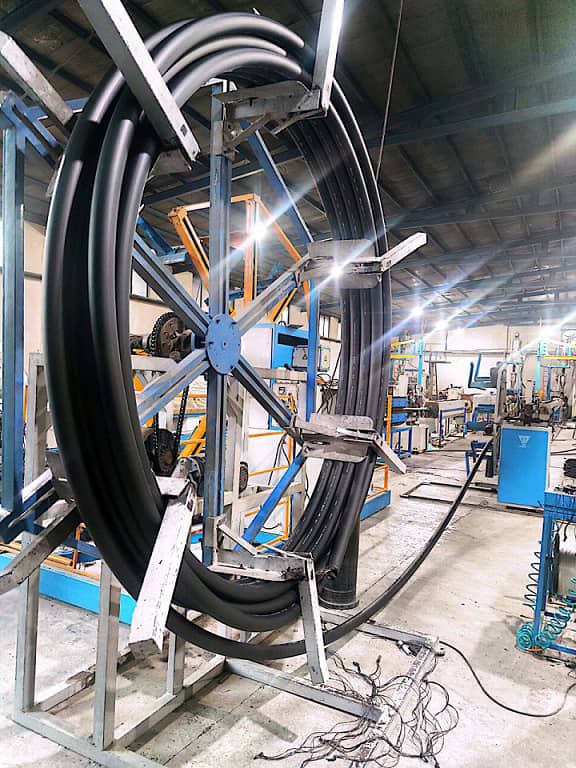

از تولید تا بارگیری لوله پلی اتیلن در کاروگیت سازان

لوله های پلی اتیلن پس از تولید و انجام کنترل های لازم، بر اساس سایز و نوع سفارش به صورت کلاف یا شاخه آماده تحویل می‌شوند. در این ویدیو می‌توانید بخشی از خط تولید لوله پلی اتیلن کاروگیت سازان، شرایط نگهداری محصولات در انبار و نحوه آماده سازی و بارگیری سفارش ها برای ارسال را مشاهده کنید.

کدام لوله پلی اتیلن برای پروژه شما مناسب است؟

به دلیل تنوع در لوله های پلی اتیلن، باید بر اساس شرایط پروژه و محل نصب، لوله مناسب را انتخاب کرد. در ادامه بیشترین موارد کاربرد این لوله ها و ویژگی های مهم مورد نیاز آنها را بررسی می کنیم:

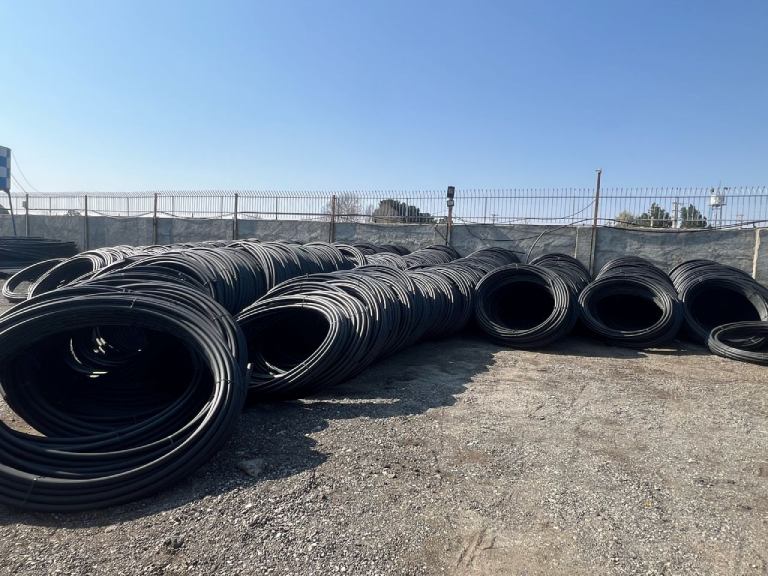

لوله پلی اتیلن آبرسانی: لوله های پلی اتیلن دارای خطوط آبی گزینه ای کاربردی برای پروژه های آبرسانی در کشاورزی و آبرسانی شهری به شمار می روند. این لوله ‌ها در فشارهای مختلف (6 تا 20 بار) تولید می ‌شوند و به دلیل مقاومت بالا در برابر خوردگی و رسوب، جایگزین مناسبی برای لوله ‌های بتنی و فلزی هستند. لوله‌ های آبرسانی برای آب شرب از نظر بهداشتی کاملا استاندارد هستند تا کیفیت آب را حفظ و از تغییر طعم و بو جلوگیری کنند.
لوله پلی اتیلن فاضلابی: کاربرد لوله پلی اتیلن در شبکه فاضلاب بسیار زیاد است. این لوله‌ ها از نوع دو جداره هستند و برای انتقال فاضلاب در فشارهای 3.2 تا 5 بار استفاده می ‌شوند. لوله ‌های فاضلابی پلی اتیلن با مقاومت بالا در برابر خوردگی و بارهای فیزیکی، انتخاب بهتری نسبت به لوله‌ های فلزی و PVC برای انتقال فاضلابی هستند. این لوله ها در سایزهای کوچک ‌تر برای انشعابات فاضلابی مسکونی و در سایزهای بزرگ‌ برای پروژه‌ های صنعتی و شهری به کار می ‌روند.
لوله پلی اتیلن گازی: از دیگر موارد کاربرد لوله پلی اتیلن در گازرسانی است. لوله‌ های پلی اتیلن گازی برای انتقال گاز طبیعی و سایر گازها با تاییدیه ‌های استاندارد ملی و بین ‌المللی طراحی شده ‌اند. لوله‌های گازی پلی اتیلن از گریدهای PE100 و PE80 تولید می ‌شوند و استحکام و طول عمر بالایی دارند.
لوله پلی اتیلن کابلی: کاربرد لوله پلی اتیلن در برق، پوشش دهنده و غلاف برای کابل و سیم ‌های برق است. لوله پلی اتیلن غلافی در فشارهای 6 و 10 بار تولید می شود و در پروژه های زیرزمینی برای محافظت از کابل ‌های برق، ارتباطات و مخابرات مفید هستند.
لوله پلی اتیلن کشاورزی: لوله های آبیاری قطره ای یا کشاورزی در سایزهای 16 میلی ‌متر تولید می ‌شوند و برای آبیاری قطره ‌ای در کشاورزی به کار می ‌روند. لوله ‌های پلی اتیلن آبیاری قطره ‌ای از نوع نرم هستند و به دلیل قابلیت خم شدن و نصب آسان، برای آبیاری دقیق و بهینه در مزارع و باغات استفاده می ‌شوند.

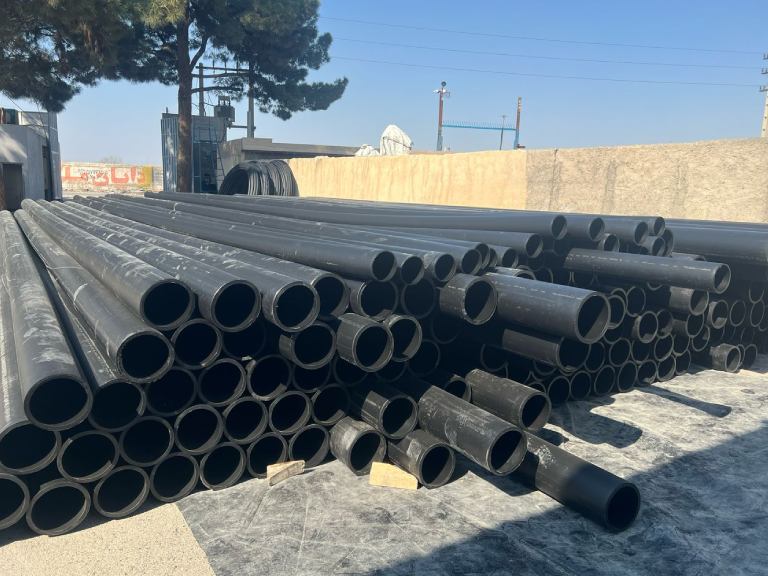

لوله پلی اتیلن چیست؟

لوله پلی اتیلن (لوله PE) یکی از مقاوم‌ ترین انواع لوله برای بسیاری از پروژه‌ های عمرانی و صنعتی به شمار می ‌رود که از مواد پلیمری با کیفیت در دو نوع تک جداره و دوجداره تولید می‌ شود. لوله های تک جداره پلی اتیلن برخلاف کاروگیت دارای ساختار کاملا صاف و یکنواخت است و بیشترین کاربرد را در آبرسانی، محافظت از کابل های برق و گازرسانی دارند. این لوله‌ ها که به صورت کلافی، رولی و شاخه ای یا متری عرضه می شوند، از دو نوع پلی اتیلن با چگالی بالا HDPE و پلی اتیلن با چگالی متوسط MDPE ساخته شده ‌اند و ویژگی‌ هایی مانند انعطاف ‌پذیری و مقاومت بالا در برابر خوردگی دارند. رنگ تیره لوله ‌های پلی اتیلن به دلیل استفاده از دوده و سایر مواد افزودنی در ترکیب مواد اولیه آن‌ ها است. این افزودنی ‌ها به طور قابل توجهی موجب افزایش مقاومت لوله‌ ها در برابر اشعه فرابنفش UV خورشید می ‌شوند. برای آشنایی بیشتر با این لوله ها می توانید مطلب لوله پلی اتیلن چیست را مطالعه کنید.

لوله پلی اتیلن تک جداره چه ساختاری دارد؟

لوله پلی اتیلن تک جداره از یک لایه پلی اتیلن با کیفیت ساخته می ‌شود و در تمام بخش ها ضخامت دیواره، جنس و ساختار آن یکسان و یکنواخت است. این ساختار باعث می شود لوله انعطاف پذیری بالا و وزن سبکی داشته باشد. به همین دلیل در پروژه ‌هایی با فشار متوسط یا کم از جمله آبرسانی، کشاورزی و شبکه فاضلاب خانگی مورد استفاده قرار می ‌گیرند.

خطوط رنگی روی لوله پلی اتیلن چه مفهومی دارند؟

لوله ‌های پلی اتیلن در رنگ ‌های مختلفی تولید می ‌شوند و هر رنگ برای شناسایی نوع مایع یا گازی که درون لوله جریان دارد، طراحی شده است. معنای هر رنگ این لوله ها عبارتند از:

مشکی ساده: مناسب برای تمام مصارف، به جز گازرسانی
مشکی با خط آبی: مخصوص سیستم ‌های آبرسانی و آب آشامیدنی
مشکی با خط زرد: مختص مصارف گازرسانی
مشکی با خط کرم: برای سیستم ‌های فاضلابی
مشکی با خط قرمز یا قهوه ‌ای: برای آبرسانی در مناطق روستایی
سیاه و سفید با نوار بنفش: برای انتقال آب قابل بازیافت
نارنجی: برای مجاری برق
مشکی با خط قرمز: برای سیستم‌ های آبرسانی آتش‌ نشانی
سفید: برای کاربردهای مخابراتی

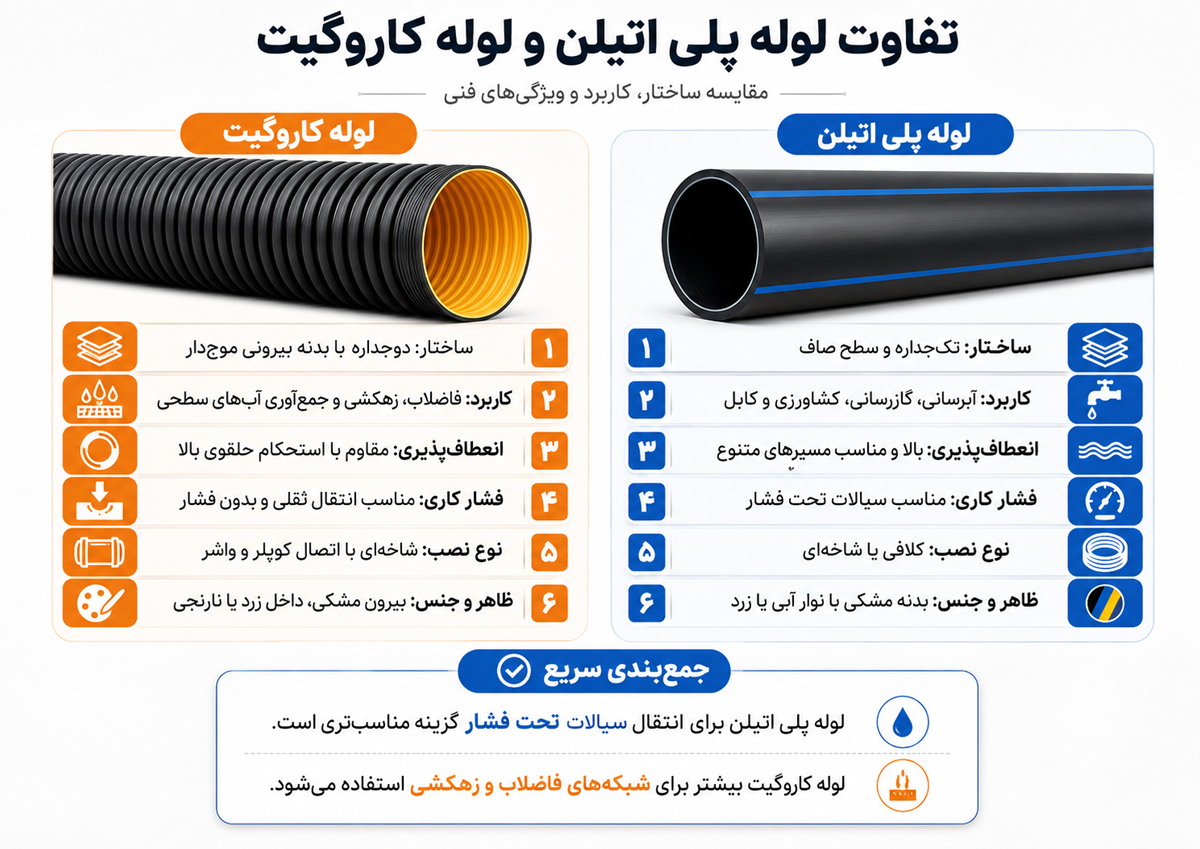

تفاوت لوله پلی اتیلن و لوله کاروگیت چیست؟

اصلی ترین تفاوت این دو لوله در ساختار و شکل ظاهری آنها است که در نهایت بر روی مشخصات فنی و کاربردشان نیز اثر می گذارد. لوله کاروگیت دارای جداره داخلی صیقلی و صاف و جداره بیرونی موج دار است. به همین دلیل در پروژه هایی که لوله باید در عمق زیاد و تحت فشتر دفن شود، به جای پلی اتیلن از کاروگیت استفاده می شود. اما لوله های PE دارای دیواره داخلی و خارجی کاملا صاف است.

تفاوت لوله پلی اتیلن PE80 و PE100

یکی دیگر از فاکتورهای مهم در تولید لوله پلی اتیلن، گرید آنها است که شامل PE63، PE80 و PE100 می شود. دو گرید PE80 و PE100 بیشترین کاربرد را در پروژه های عمرانی و آبرسانی دارند و برخی از ویژگی های فنی آنها با هم تفاوت دارد. در جدول زیر تفاوت لوله پلی اتیلن PE80 و PE100 ارائه شده است:

برای بیشتر پروژه های جدید، انتخاب نهایی باید بر اساس فشار طراحی، SDR، استاندارد پروژه و تأیید مشاور انجام شود؛ صرفاً PE100 بودن به تنهایی برای انتخاب کافی نیست.

مشخصات فنی لوله پلی اتیلن

در انتخاب و خرید لوله پلی اتیلن باید مشخصات فنی آنها کاملا بررسی شود. چون این مشخصات نشان دهنده میزان مقاومت، استحکام و نوع کاربردشان است. مهم ترین مشخصات فنی لوله پلی اتیلن شامل موارد زیر است:

SDR لوله پلی اتیلن چیست؟

SDR نسبت قطر خارجی لوله به ضخامت دیواره است و برای تعیین مقاومت فشاری لوله باید به آن توجه داشت. هرچه مقدار SDR کمتر باشد، دیواره ضخیم تر و تحمل فشار بیشتر است. اما این ویژگی به تنهایی اهمیت ندارد و باید همزمان PN، قطر و گرید نیز بررسی شوند.

PN یا فشار کاری چه معنایی دارند؟

PN یا فشار اسمی، نشان دهنده حداکثر فشار کاری لوله در دمای استاندارد ۲۰ درجه سانتیگراد است و به صورت PN6، PN10، PN16 و PN20 روی بدنه لوله درج می شود. در حالت کلی، هرچه عدد PN بزرگ تر باشد، لوله برای تحمل فشار بالاتری طراحی شده و در کاربردهای سنگین می توان از آن استفاده کرد.

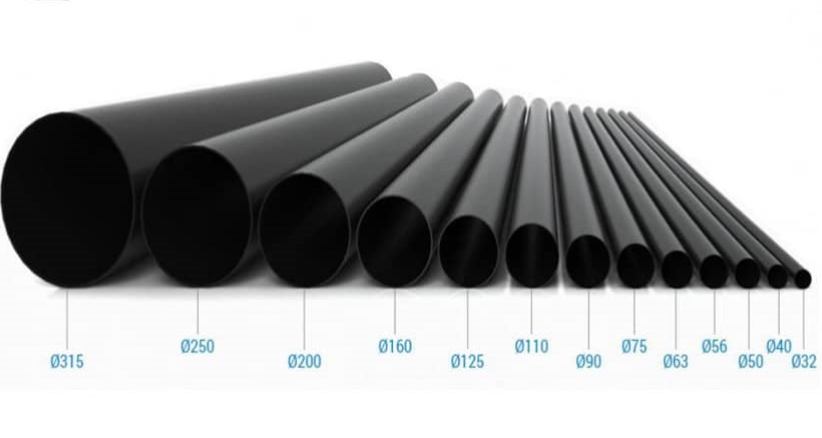

ارتباط سایز، ضخامت و فشار

سایز لوله های پلی اتیلن براساس قطر خارجی آنها مشخص می شود و نمی توان گفت به تنهایی روی فشار کاری تاثیر می گذارد. از نظر فنی، برای یک سایز مشخص از لوله، هرچه ضخامت دیواره بیشتر باشد (SDR کمتر)، فشار کاری یا PN قابل تحمل افزایش پیدا می کند. به همین دلیل، دو لوله با قطر یکسان ممکن است کلاس فشاری متفاوتی مانند PN10 و PN16 داشته باشند.

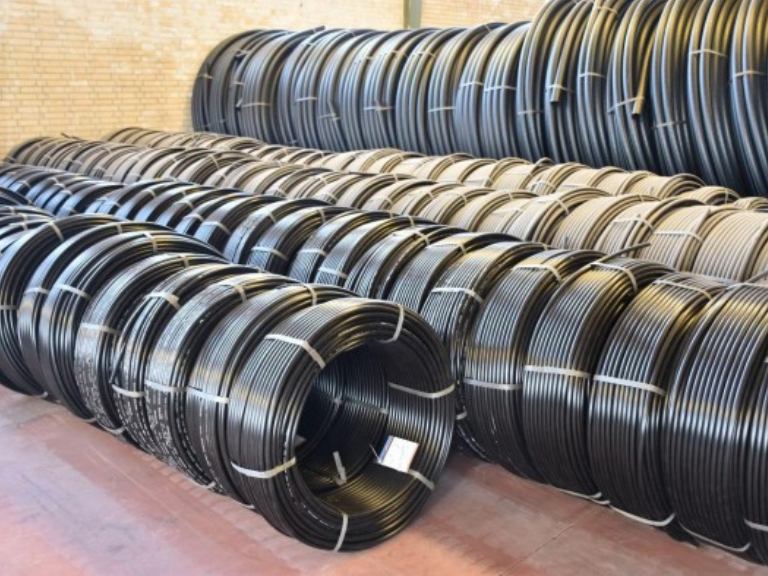

لوله کلافی و شاخه ای

تفاوت لوله پلی اتیلن کلافی و شاخه ای در قطر آنها و نحوه بسته بندی و عرضه است. لوله های کلافی قطر کمتری نسبت به شاخه ای دارند و قطر اغلب آنها 14 تا 125 میلی متر می باشد. این لوله ها انعطاف پذیری بالایی دارند و به همین دلیل به صورت رول های 50، 100 و 200 متری برای آبیاری و خطوط انتقال آب با اتصالات کم عرضه م شوند.
لوله های شاخه ای قطر بیشتر از 125 میلی متر تولید شده و دارای استحکام بالاتری نسبت به نوع کلافی هستند. این لوله ها اغلب در طول های 6 تا 12 متری عرضه می شوند. در جدول زیر این دو نوع لوله با هم مقایسه شده اند:

ویژگی	شاخه‌ای	کلافی
طول	۶ یا ۱۲ متر	۵۰ تا ۴۰۰ متر
قطرهای رایج	بزرگ	کوچک
تعداد اتصالات	بیشتر	کمتر
حمل و نقل	سخت‌تر	آسان‌تر
نصب	زمان بیشتر	سریع‌تر
قیمت اجرا	بیشتر	کمتر

روش های اتصال

برای متصل کردن لوله های پلی اتیلن، با توجه به اینکه هدف افزایش طول است یا انشعاب گیری و غیره از اتصالات متفاوتی استفاده می شود اتصالات پلی اتیلن دارای انواع مختلف جوش الکتروفیوژنی، رزوه ای، فلنجی و کوپلینگ است که کاربرد هر یک متفاوت است. به عنوان مثال، در اتصالات جوشی، دو لوله با استفاده از دستگاه‌ های جوش، حرارت می ‌بینند تا مواد پلی اتیلن نرم شوند و سپس تحت فشار به هم متصل می ‌شوند. این روش به دلیل ایجاد پیوندی یکپارچه و مستحکم، برای سیستم ‌های با فشار زیاد و سیالاتی که نیاز به آب ‌بندی کامل دارند، بسیار مناسب است.

جدول سایز، ضخامت و وزن لوله پلی اتیلن PE100

ابعاد این جدول بر مبنای نسبت های متداول SDR در لوله های PE100 و ساختار ابعادی استاندارد لوله های پلی اتیلن تنظیم شده است. در لوله PE100، قطر اسمی همان قطر خارجی لوله است و قطر داخلی با توجه به ضخامت دیواره و SDR تغییر می‌کند. ارتباط فشار کاری و SDR نیز بر اساس شرایط مرجع آب در دمای حدود ۲۰ درجه سانتی گراد در نظر گرفته شده است. وزن های درج شده تقریبی و اسمی هستند و بر اساس چگالی حدودی مواد PE100 محاسبه شده اند؛ بنابراین وزن واقعی محصول ممکن است با توجه به تلرانس تولید، فرمول مواد و استاندارد کارخانه کمی متفاوت باشد. انتخاب نهایی باید بر اساس دیتاشیت تولید کننده، استاندارد پروژه و تأیید مشاور فنی انجام شود.

۶ بار

10 بار

12.5 بار

16 بار

20 بار

لوله پلی اتیلن PE100 فشار ۶ بار — SDR26

قطر خارجی	SDR	ضخامت دیواره	قطر داخلی تقریبی	وزن تقریبی هر متر
20 میلیمتر	26	2.0 میلیمتر	16.0 میلیمتر	0.11 کیلوگرم
25 میلیمتر	26	2.0 میلیمتر	21.0 میلیمتر	0.14 کیلوگرم
32 میلیمتر	26	2.0 میلی‌متر	28.0 میلیمتر	0.18 کیلوگرم
40 میلیمتر	26	2.0 میلیمتر	36.0 میلیمتر	0.23 کیلوگرم
50 میلیمتر	26	2.0 میلیمتر	46.0 میلیمتر	0.29 کیلوگرم
63 میلیمتر	26	2.5 میلیمتر	58.0 میلیمتر	0.45 کیلوگرم
75 میلیمتر	26	2.9 میلیمتر	69.2 میلیمتر	0.62 کیلوگرم
90 میلیمتر	26	3.5 میلیمتر	83.0 میلیمتر	0.90 کیلوگرم
110 میلیمتر	26	4.3 میلیمتر	101.4 میلیمتر	1.36 کیلوگرم
125 میلیمتر	26	4.9 میلیمتر	115.2 میلیمتر	1.76 کیلوگرم
140 میلیمتر	26	5.4 میلی‌متر	129.2 میلیمتر	2.17 کیلوگرم
160 میلیمتر	26	6.2 میلی‌متر	147.6 میلیمتر	2.85 کیلوگرم
180 میلیمتر	26	7.0 میلیمتر	166.0 میلیمتر	3.61 کیلوگرم
200 میلیمتر	26	7.7 میلیمتر	184.6 میلیمتر	4.42 کیلوگرم
225 میلیمتر	26	8.7 میلیمتر	207.6 میلیمتر	5.62 کیلوگرم
250 میلیمتر	26	9.7 میلیمتر	230.6 میلیمتر	6.96 کیلوگرم
280 میلیمتر	26	10.8 میلیمتر	258.4 میلیمتر	8.68 کیلوگرم
315 میلیمتر	26	12.2 میلیمتر	290.6 میلیمتر	11.03 کیلوگرم

لوله پلی اتیلن PE100 فشار ۱۰ بار — SDR17

قطر خارجی	SDR	ضخامت دیواره	قطر داخلی تقریبی	وزن تقریبی هر متر
20 میلیمتر	17	2.0 میلیمتر	16.0 میلی‌متر	0.11 کیلوگرم
25 میلیمتر	17	2.0 میلیمتر	21.0 میلیمتر	0.14 کیلوگرم
32 میلیمتر	17	2.0 میلیمتر	28.0 میلیمتر	0.18 کیلوگرم
40 میلیمتر	17	2.4 میلیمتر	35.2 میلیمتر	0.27 کیلوگرم
50 میلیمتر	17	3.0 میلیمتر	44.0 میلیمتر	0.42 کیلوگرم
63 میلیمتر	17	3.8 میلیمتر	55.4 میلیمتر	0.67 کیلوگرم
75 میلیمتر	17	4.5 میلیمتر	66.0 میلیمتر	0.95 کیلوگرم
90 میلیمتر	17	5.3 میلیمتر	79.4 میلیمتر	1.34 کیلوگرم
110 میلیمتر	17	6.5 میلیمتر	97.0 میلیمتر	2.01 کیلوگرم
125 میلیمتر	17	7.4 میلیمتر	110.2 میلیمتر	2.60 کیلوگرم
140 میلیمتر	17	8.3 میلیمتر	123.4 میلیمتر	3.26 کیلوگرم
160 میلیمتر	17	9.5 میلیمتر	141.0 میلیمتر	4.27 کیلوگرم
180 میلیمتر	17	10.6 میلیمتر	158.8 میلیمتر	5.36 کیلوگرم
200 میلیمتر	17	11.8 میلیمتر	176.4 میلیمتر	6.63 کیلوگرم
225 میلیمتر	17	13.3 میلیمتر	198.4 میلیمتر	8.40 کیلوگرم
250 میلیمتر	17	14.8 میلیمتر	220.4 میلیمتر	10.39 کیلوگرم
280 میلیمتر	17	16.5 میلیمتر	247.0 میلیمتر	12.98 کیلوگرم
315 میلیمتر	17	18.6 میلیمتر	277.8 میلیمتر	16.45 کیلوگرم

لوله پلی اتیلن PE100 فشار ۱۲.۵ بار — SDR13.6

قطر خارجی	SDR	ضخامت دیواره	قطر داخلی تقریبی	وزن تقریبی هر متر
20 میلیمتر	13.6	2.0 میلیمتر	16.0 میلیمتر	0.11 کیلوگرم
25 میلیمتر	13.6	2.0 میلیمتر	21.0 میلیمتر	0.14 کیلوگرم
32 میلیمتر	13.6	2.4 میلیمتر	27.2 میلیمتر	0.21 کیلوگرم
40 میلیمتر	13.6	3.0 میلیمتر	34.0 میلیمتر	0.33 کیلوگرم
50 میلیمتر	13.6	3.7 میلیمتر	42.6 میلیمتر	0.51 کیلوگرم
63 میلیمتر	13.6	4.7 میلیمتر	53.6 میلیمتر	0.82 کیلوگرم
75 میلیمتر	13.6	5.6 میلیمتر	63.8 میلیمتر	1.16 کیلوگرم
90 میلیمتر	13.6	6.7 میلیمتر	76.6 میلیمتر	1.67 کیلوگرم
110 میلیمتر	13.6	8.1 میلیمتر	93.8 میلیمتر	2.46 کیلوگرم
125 میلیمتر	13.6	9.2 میلیمتر	106.6 میلیمتر	3.18 کیلوگرم
140 میلیمتر	13.6	10.3 میلیمتر	119.4 میلیمتر	3.99 کیلوگرم
160 میلیمتر	13.6	11.8 میلیمتر	136.4 میلیمتر	5.22 کیلوگرم
180 میلیمتر	13.6	13.3 میلیمتر	153.4 میلیمتر	6.62 کیلوگرم
200 میلیمتر	13.6	14.8 میلیمتر	170.4 میلیمتر	8.18 کیلوگرم
225 میلیمتر	13.6	16.6 میلیمتر	191.8 میلیمتر	10.32 کیلوگرم
250 میلیمتر	13.6	18.4 میلیمتر	213.2 میلیمتر	12.72 کیلوگرم
280 میلیمتر	13.6	20.6 میلیمتر	238.8 میلیمتر	15.95 کیلوگرم
315 میلیمتر	13.6	23.2 میلیمتر	268.6 میلیمتر	20.20 کیلوگرم

لوله پلی اتیلن PE100 فشار ۱۶ بار — SDR11

قطر خارجی	SDR	ضخامت دیواره	قطر داخلی تقریبی	وزن تقریبی هر متر
20 میلیمتر	11	2.0 میلیمتر	16.0 میلیمتر	0.11 کیلوگرم
25 میلیمتر	11	2.3 میلیمتر	20.4 میلیمتر	0.16 کیلوگرم
32 میلیمتر	11	3.0 میلیمتر	26.0 میلیمتر	0.26 کیلوگرم
40 میلیمتر	11	3.7 میلیمتر	32.6 میلیمتر	0.40 کیلوگرم
50 میلیمتر	11	4.6 میلیمتر	40.8 میلیمتر	0.62 کیلوگرم
63 میلیمتر	11	5.8 میلیمتر	51.4 میلیمتر	0.99 کیلوگرم
75 میلیمتر	11	6.9 میلیمتر	61.2 میلیمتر	1.40 کیلوگرم
90 میلیمتر	11	8.2 میلیمتر	73.6 میلیمتر	2.00 کیلوگرم
110 میلیمتر	11	10.0 میلیمتر	90.0 میلیمتر	2.98 کیلوگرم
125 میلیمتر	11	11.4 میلیمتر	102.2 میلیمتر	3.87 کیلوگرم
140 میلیمتر	11	12.8 میلیمتر	114.4 میلیمتر	4.86 کیلوگرم
160 میلیمتر	11	14.6 میلیمتر	130.8 میلیمتر	6.34 کیلوگرم
180 میلیمتر	11	16.4 میلیمتر	147.2 میلیمتر	8.01 کیلوگرم
200 میلیمتر	11	18.2 میلیمتر	163.6 میلیمتر	9.88 کیلوگرم
225 میلیمتر	11	20.5 میلیمتر	184.0 میلیمتر	12.51 کیلوگرم
250 میلیمتر	11	22.8 میلیمتر	204.4 میلیمتر	15.46 کیلوگرم
280 میلیمتر	11	25.5 میلیمتر	229.0 میلیمتر	19.37 کیلوگرم
315 میلیمتر	11	28.7 میلیمتر	257.6 میلیمتر	24.52 کیلوگرم

لوله پلی اتیلن PE100 فشار ۲۰ بار — SDR9

قطر خارجی	SDR	ضخامت دیواره	قطر داخلی تقریبی	وزن تقریبی هر متر
20 میلیمتر	9	2.3 میلیمتر	15.4 میلیمتر	0.12 کیلوگرم
25 میلیمتر	9	2.8 میلیمتر	19.4 میلیمتر	0.19 کیلوگرم
32 میلیمتر	9	3.6 میلیمتر	24.8 میلیمتر	0.31 کیلوگرم
40 میلیمتر	9	4.5 میلیمتر	31.0 میلیمتر	0.48 کیلوگرم
50 میلیمتر	9	5.6 میلیمتر	38.8 میلیمتر	0.74 کیلوگرم
63 میلیمتر	9	7.0 میلیمتر	49.0 میلیمتر	1.17 کیلوگرم
75 میلیمتر	9	8.4 میلیمتر	58.2 میلیمتر	1.67 کیلوگرم
90 میلیمتر	9	10.0 میلیمتر	70.0 میلیمتر	2.39 کیلوگرم
110 میلیمتر	9	12.3 میلیمتر	85.4 میلیمتر	3.59 کیلوگرم
125 میلیمتر	9	13.9 میلیمتر	97.2 میلیمتر	4.61 کیلوگرم
140 میلیمتر	9	15.6 میلیمتر	108.8 میلیمتر	5.79 کیلوگرم
160 میلیمتر	9	17.8 میلیمتر	124.4 میلیمتر	7.55 کیلوگرم
180 میلیمتر	9	20.0 میلیمتر	140.0 میلیمتر	9.55 کیلوگرم
200 میلیمتر	9	22.3 میلیمتر	155.4 میلیمتر	11.83 کیلوگرم
225 میلیمتر	9	25.0 میلیمتر	175.0 میلیمتر	14.92 کیلوگرم
250 میلیمتر	9	27.8 میلیمتر	194.4 میلیمتر	18.44 کیلوگرم
280 میلیمتر	9	31.2 میلیمتر	217.6 میلیمتر	23.17 کیلوگرم
315 میلیمتر	9	35.0 میلیمتر	245.0 میلیمتر	29.25 کیلوگرم

برای مشاهده جدول کامل و روش محاسبه، جدول وزن و ضخامت لوله پلی اتیلن را ببینید.

راهنمای انتخاب سایز و فشار لوله پلی اتیلن

برای بالا بردن طول عمر لوله و کاهش هزینه های اجرا و نگهداری شبکه، باید سایز لوله براساس کلاس فشاری آن انتخاب شود. در جدول زیر راهنمای سریع که ارتباط سایز و فشار و نوع کاربرد لوله است را ارائه می دهد.

کاربرد	فشار کاری پیشنهادی (PN)	سایزهای رایج	نکته مهم درباره نوع اتصال
آبیاری قطره‌ ای و باغچه	PN4 تا PN6	16 تا 32 میلی‌ متر	معمولاً از اتصالات پیچی یا رزوه‌ ای استفاده می‌ شود و لوله‌ ها اغلب کلافی هستند.
آبیاری بارانی و انتقال آب کشاورزی	PN6 تا PN10	32 تا 110 میلی‌ متر	برای قطرهای پایین اتصالات پیچی و برای قطرهای بالاتر جوش لب به لب یا الکتروفیوژن مناسب‌ تر است.
آبرسانی ساختمان و خطوط فرعی	PN10 تا PN16	32 تا 90 میلی‌ متر	بسته به قطر لوله می‌ توان از اتصالات پیچی، الکتروفیوژن یا جوش لب به لب استفاده کرد.
شبکه آبرسانی شهری	PN10 تا PN16	90 تا 315 میلی‌ متر	در این کاربرد معمولاً جوش لب به لب یا الکتروفیوژن برای ایجاد اتصال دائمی و بدون نشتی استفاده می‌ شود.
خطوط انتقال آب بین‌شهری	PN16 تا PN20	160 تا 630 میلی‌ متر و بیشتر	به دلیل قطر و فشار بالا، جوش لب به لب متداول‌ ترین روش اتصال است.
شبکه گازرسانی	مطابق استاندارد گاز (معمولاً PE80 یا PE100)	20 تا 315 میلی‌ متر	اتصال باید با جوش الکتروفیوژن یا جوش لب به لب و مطابق الزامات شرکت گاز انجام شود.
فاضلاب تحت فشار	PN10 تا PN16	90 تا 400 میلی‌ متر	استفاده از جوش لب به لب یا الکتروفیوژن برای آب‌ بندی کامل توصیه می‌ شود.
خطوط صنعتی و انتقال مواد شیمیایی	PN10 تا PN20	32 تا 630 میلی‌ متر	نوع اتصال بر اساس فشار و سیال انتخاب می‌ شود، اما معمولاً اتصالات جوشی اولویت دارند.

این جدول راهنمای اولیه است و جایگزین محاسبات هیدرولیکی، نقشه اجرایی یا تأیید مهندس پروژه نیست.

مزایا و معایب لوله پلی اتیلن

مانند سایر لوله ها، لوله های پلی اتیلن نیز مزایا و محدودیت های متعددی دارند و با توجه به ویژگی هایی که در پروژه اولویت دارند، می توان بررسی کرد که آیا این لوله مناسب است یا خیر؟ مزایا و محدودیت های این لوله ها عبارتند از:

مزایا

مقاومت در برابر خوردگی
وزن کم
انعطاف پذیری
اتصالات آب بند
مقاومت شیمیایی
امکان کلاف شدن در سایزهای مشخص

محدودیت ها

حساسیت انتخاب و اجرای جوش
وابستگی عملکرد به کیفیت مواد اولیه
لزوم کنترل تابش و شرایط انبارش
تغییر مشخصات با دما
لزوم مهاربندی در برخی اتصالات
نیاز به محاسبه فشار و ضربه قوچ

راهنمای خرید لوله پلی اتیلن استاندارد

برای اینکه بتوانید بهترین انتخاب را داشته باشید، پیشنهاد می کنیم نکات زیر که راهنمای خرید لوله پلی اتیلن هستند را رعایت کنید:

ابتدا باید نوع کاربرد لوله مشخص شود (آبرسانی، گازرسانی، فاضلابی، کشاورزی یا صنعتی) زیرا هر نوع لوله ویژگی و استانداردهای خاص خود را دارد.
توجه به گرید پلی اتیلن (PE63، PE80 یا PE100) از اهمیت زیادی برخوردار است. گریدهای بالاتر به دلیل مقاومت بیشتر و طول عمر طولانی‌، برای کاربردهای با فشار بالا و شرایط سخت مناسب‌ هستند.
به دلیل تنوع زیاد در قطر و سایز لوله، باید متناسب با شرایط پروژه و فشار کاری اعمال شده بر آنها انتخاب شوند.
فشار کاری لوله باید متناسب با نیاز سیستم و میزان فشاری که لوله باید تحمل کند، انتخاب شود. لوله ها در فشارهای مختلف (6 تا 20 بار و بیشتر) تولید می ‌شوند.
متناسب با شرایط پروژه محل استفاده از لوله باید میزان مقاومت در برابر مواد شیمیایی و اشعه UV لوله بررسی شود.
حتما از لوله ‌هایی استفاده کنید که دارای استانداردهای بین‌ لمللی مانند DIN و ISO هستند، تا از کیفیت و ایمنی آنها مطمئن شوید.
روش نصب و نوع اتصالات مورد نیاز (اتصال جوشی، الکتروفیوژن، رزوه ‌ای) باید با توجه به شرایط پروژه و تجهیزات موجود انتخاب شود.
علاوه بر کیفیت، هزینه و زمان تحویل لوله ‌ها در پروژه هایی که محدودیت زمانی دارند باید مورد توجه قرار گیرد.
اطلاعات درج شده روی بدنه لوله را بررسی کنید.
خرید از تأمین کنندگان و تولیدکننده معتبر می‌ تواند به کیفیت بالای محصول و تضمین گارانتی‌ های پس از فروش کمک کند.
محصولاتی را خریداری کنید که دارای گارانتی هستند تا از کیفیت آنها مطمئن شوید.
حتما ابتدا پیش فاکتور دقیق از فروشنده دریافت کنید.

استانداردهای لوله پلی اتیلن

استاندارد قابل استناد محصول: ISO 4427، EN 12201، ISIRI 13361

استانداردهای اصلی لوله پلی اتیلن برای انتقال آب و سیالات تحت فشار هستند که مشخصات محصول مانند مواد اولیه، ابعاد، فشار کاری و الزامات تولید را مشخص می کنند.

آزمون فشار هیدرواستاتیک: ISO 1167، EN 921

برای بررسی مقاومت لوله در برابر فشار داخلی و اطمینان از عملکرد آن در شرایط کاری استفاده می شود.

کنترل ابعاد و ضخامت: ISO 3126، ISO 4427

برای اندازه گیری قطر خارجی، ضخامت دیواره و تطبیق ابعاد لوله با استانداردهای طراحی انجام می شود.

کنترل وزن: ISO 4427

برای اثبات یکنواختی ساختار لوله، با این استاندارد وزن لوله با توجه به قطر، ضخامت و چگالی مواد اولیه بررسی می شود.

بررسی ظاهر و چاپ روی لوله: ISO 4427، EN 12201

این استانداردها کنترل کیفیت سطح داخلی و خارجی، نبود ترک و نقص ظاهری و اطلاعات چاپ شده را بررسی می کند.

آزمون مواد اولیه: ISO 1133، ISO 1183، ISO 527، ASTM D3350

ویژگی های مواد پلی اتیلن مانند شاخص جریان مذاب، چگالی، مقاومت کششی و کیفیت گرید مواد اولیه با این استاندارد بررسی می شود.

روش اتصال لوله پلی اتیلن

روش های جوشکاری لوله پلی اتیلن و اتصال آنها به هم متفاوت است و با توجه به سایز و کاربرد آنها می توان روش را انتخاب کرد. برخی از لوله ها باید با جوشکاری به هم متصل شوند و برخی دیگر با اتصالات می توانند به هم وصل شوند. در جدول زیر انواع این روش ها با هم مقایسه شده اند:

روش اتصال	کاربرد	سایزهای رایج	محدودیت‌ها
جوش لب به لب	خطوط انتقال آب، شبکه‌ های آبرسانی، پروژه‌ های صنعتی و لوله‌ های با قطر بالا	از 63 میلی‌ متر به بالا	نیاز به دستگاه جوش، اپراتور ماهر و فضای کافی برای انجام عملیات دارد. برای تعمیرات سریع یا فضاهای محدود گزینه مناسبی نیست.
جوش الکتروفیوژن	شبکه گازرسانی، تعمیر خطوط، اتصال در فضاهای محدود و پروژه‌ هایی که آب‌ بندی کامل اهمیت دارد	از 20 تا 400 میلی‌ متر	هزینه اتصالات و تجهیزات بیشتر است و نیاز به آماده‌ سازی دقیق سطح لوله و دستگاه مخصوص دارد.
اتصالات فشاری (پیچی)	آبیاری کشاورزی، باغ‌، خطوط فرعی آبرسانی و سیستم‌ های فشار پایین	از 16 تا 110 میلی‌ متر	برای فشارهای بالا و خطوط اصلی انتقال مناسب نیست و در صورت نصب نادرست ممکن است دچار نشتی شود.
اتصالات رزوه‌ ای	سیستم‌ های کوچک، مصارف خانگی و اتصال لوله‌ های با قطر پایین	سایزهای پایین مانند 16 تا 63 میلی‌ متر	تحمل فشار و دوام آن نسبت به اتصالات جوشی کمتر است و برای شبکه‌ های بزرگ توصیه نمی‌ شود.
اتصالات فلنجی	خطوط انتقال با قطر بزرگ، صنایع، تصفیه‌ خانه‌ ها و سیستم‌ هایی که نیاز به باز و بسته شدن دارند	سایزهای 90 میلی‌ متر به بالا	هزینه اجرا بالاتر است و به فضای بیشتر برای نصب، تراز کردن فلنج‌ و استفاده از تجهیزات جانبی نیاز دارد.

حمل و نگهداری لوله پلی اتیلن

برای کاهش هزینه ها، جلوگیری از آسیب به لوله و استفاده حداکثری از ظرفیت خودروها، باید حمل این لوله و نگهداری از آنها توجه داشت:

حمل لوله های شاخه ای

با توجه به اینکه این لوله ها 6 تا 12 متر طول دارند، برای حمل آنها از جرثیقل، لیفتراک و تجهیزات جا به جایی دارای تسمه های نرم استفاده می شود. این تجهیزات از آسیب به لوله، خم شدگی و خراشیدگی آنها جلوگیری می کند. سپس باید در ماشین آلات دارای سطح صاف و بدون لبه های تیز به صورت منظم چیده شوند. اگر لوله ها از نظر قطر تفاوت زیادی با هم دارند، می توانید به صورت تلسکوپی در ماشین قرار دهید تا جای کمتری اشغال کنند.

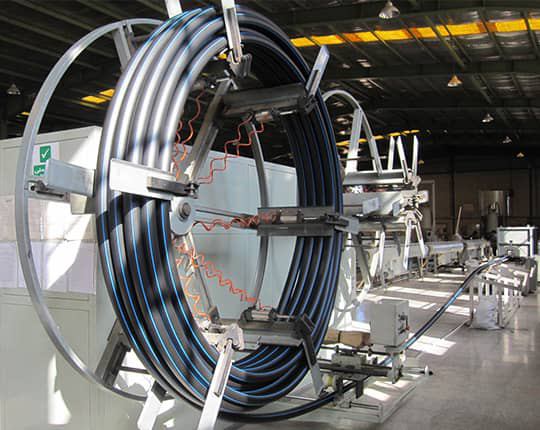

حمل لوله کلافی

حمل لوله های کلافی به دلیل وزن کمتر و شکل رول شده نسبت به شاخه ای ساده تر انجام م شود. برای جا به جایی این لوله ها از لیفتراک و تجهیزات حمل دستی می توان استفاده کرد و باید حتما به تسمه های نرم مجهز باشند. در زمان بارگیری باید به صورت منظم بسته های رول شده لوله روی وسیله نقلیه قرار بگیرند و با یک مهارکننده مناسب کاملا ثابت شوند.
ظرفیت حمل این لوله ها در خودروهای مختلف با توجه به نوع لوله متفاوت است و برای مدیریت هزینه ها باید به آن توجه داشت. در جدول زیر ظرفیت حمل لوله پلی اتیلن در خودروهای مختلف ارائه شده است:

روش تخلیه صحیح

بعد از حمل استاندارد، برای جلوگیری از ضربه، ترک، تغییر شکل و آسیب سطحی باید لوله ها با دقت تخلیه شوند. لوله های شاخه ای با جرثقیل یا لیفتراک مجهز به تسمه نرم تخلیه می شوند. لوله های کلافی را نباید ناگهانی باز کنید، چون رول باز شده و لوله به اطراف پرتاب می شود و آسیب می بیند.

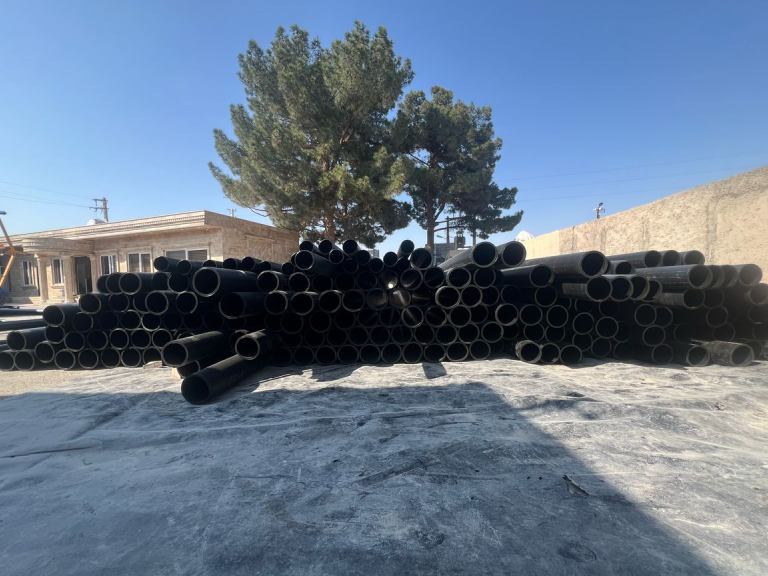

انبارش در فضای باز

اگر قصد انبار کردن لوله در فضای باز دارید، حتما باید از پوشش های محافظ مناسب برای جلوگیری از تابش نور خرشید استفاده کنید. اما پوشش نباید باعث حبس گرما و افزایش بیش از اندازه دما در لوله ها شود. علاوه براین، دقت داشته باشید که روی لوله های کلافی بار سنگین قرار ندهید و از چیدن نامنظم آنها روی هم خودداری کنید. چیدمان اشتباه و فشار زیاد به لوله ها باعث تغییر شکل آنها می شود.

جلوگیری از تغییر شکل و آسیب سطحی

این لوله ها انعطاف پذیری بالایی دارند، اما در صورت جا به جایی، چیدمان و نگهداری اشتباه دچار تغییر شکل خواهند شد. لوله ها را نباید به مدت طولانی روی سطوح دارای سنگ ریزه و اجسام زبر قرار داد. علاوه براین، در زمان حمل باید از برخورد تجهیزات فلزی و لبه های برنده جلوگیری کرد. برای جلوگیری از خم شدگی لوله های شاخه ای تا حد امکان از تکیه گاه های مناسب استفاده کنید و لوله های رول شده را تحت فشار و وزن اضافه قرار ندهید.

چرا لوله پلی اتیلن را از کاروگیت سازان بخریم؟

تولید یا تأمین مستقیم
ارائه مشخصات فنی
امکان صدور پیش فاکتور رسمی
مشاوره انتخاب محصول
کنترل کیفیت براساس استانداردها
ارسال به سراسر کشور
پاسخ گویی کارشناس حرفه ای

مراحل خرید لوله پلی اتیلن

ارسال مشخصات پروژه: برای انتخاب بهترین لوله، مشخصات پروژه از قبیل دبی سیال ورودی، شرایط محیط، عمق دفن لوله و نوسان دما و غیره برای کارشناسان فروش کاروگیت سازان ارسال می شود.
بررسی فنی: بعد از بررسی تمام مشخصات پروژه، از نظر فنی لوله ها بررسی و بهترین گزینه پیشنهاد می شود.
اعلام قیمت و پیش فاکتور: قیمت لوله های پیشنهادی محاسبه و همراه با اطلاعات آن به عنوان پیش فاکتور به مشتری ارائه می شود.
تأیید سفارش: بعد از بررسی کامل پیش فاکتور، کارفرما سفارش را تایید می کند.
تولید یا آماده سازی: لوله ها به تعداد تایید شده توسط کارفرما تولید و آماده می شوند.
کنترل نهایی: تعداد، نوع، سایز و کیفیت لوله ها بررسی و با فرم سفارش تطبیق داده می شود.
بارگیری و ارسال: با تجهیزات استاندارد لوله ها بارگیری و سپس به آدرس کارفرما ارسال می شود.

سوالات متداول

قیمت لوله پلی اتیلن بر چه اساسی محاسبه می شود؟

قیمت لوله پلی اتیلن با توجه به گرید، دانسیته، قطر، سایز، وزن، کیفیت مواد اولیه و کلاس فشاری و SDR محاسبه می شود.

تفاوت PE80 و PE100 چیست؟

گریدهای مختلف لوله پلی اتیلن از نظر ظاهر با هم تفاوت ندارند، اما از نظر کیفی با هم فرق دارند. لوله PE100 در مقایسه با PE80 مقاومت کششی بالاتری دارد و در فشار کاری یکسان، با ضخامت کمتر استحکام بیشتری دارد. هر دو گرید طول عمر ۵۰ ساله دارند، اما PE100 در محیط های تحت فشار دوام بالاتری دارد.

SDR لوله پلی اتیلن به چه معناست؟

SDR مخفف Standard Dimension Ratio و به معنی نسبت قطر خارجی لوله به ضخامت دیواره آن است. هرچه عدد SDR کمتر باشد، ضخامت دیواره لوله نسبت به قطر آن بیشتر شده و در شرایط یکسان، توان تحمل فشار داخلی بالاتری خواهد داشت. برای مثال لوله SDR11 نسبت به SDR17 دیواره ضخیم تری دارد و معمولاً برای فشارهای کاری بالاتر استفاده می شود. انتخاب SDR مناسب باید با توجه به فشار کاری، قطر لوله، نوع سیال و شرایط پروژه انجام شود.

برای آبرسانی چه فشاری مناسب است؟

در پروژه های آبرسانی شهری فشار 10 تا 16 بار و برای آبرسانی بین شهری فشار 16 تا 20 بار استاندارد است. در خطور فرعی و آبرسانی ساختمان ها نیز می توان فشار 10 تا 16 را انتخاب کرد.

لوله پلی اتیلن تا چه سایزی کلاف می شود؟

لوله های پلی اتیلن قطرهای 14 تا 125 میلیمتر دارند و می توان آنها را به صورت رول های 50، 100 و 200 متری عرضه کرد.

تفاوت قیمت لوله شاخه ای و کلافی چیست؟

کلافی یا شاخه ای بودن لوله تاثیر مستقیم بر قیمت ندارند. اما چون لوله های شاخه ای قطر بیشتری دارند، در نتیجه در اغلب مواقع قیمت بالاتری نسبت به کلافی دارند.

چگونه استانداردبودن لوله را تشخیص دهیم؟

برای تشخیص استاندارد بودن لوله پلی اتیلن، فقط به ظاهر محصول یا سابقه تولید کننده اکتفا نکنید. اطلاعات چاپ شده روی بدنه لوله باید شامل نام یا نشان تولید کننده، گرید مواد اولیه مانند PE80 یا PE100، قطر، ضخامت یا SDR، فشار اسمی PN، استاندارد تولید و مشخصات قابل ردیابی محصول باشد. همچنین می توان وزن و ابعاد لوله را با مقادیر استاندارد تطبیق داد و در سفارش های پروژه ای، مدارک کنترل کیفیت و نتایج آزمون هایی مانند فشار هیدرواستاتیک را از تولیدکننده درخواست کرد. گارانتی و سابقه مجموعه می تواند در انتخاب تأمین کننده مؤثر باشد، اما به تنهایی نشان دهنده استاندارد بودن لوله نیست.

قیمت به صورت متر است یا کیلوگرم؟

تمام فاکتورهای وزن، طول و سایز لوله ها در قیمت گذاری نقش دارند. به همین دلیل قیمت هر متر لوله با توجه به وزن آن ارائه می شود.

هزینه حمل چگونه محاسبه می شود؟

هزینه های بارگیری، تعداد و نوع لوله، نوع ماشین آلات و تجهیزات مورد استفاده، مسافت تا محل بارگیری همگی بر قیمت حمل تاثیر می گذارند.

آیا لوله گازرسانی با لوله آبرسانی تفاوت دارد؟

بله. این لوله ها از نظر سایز، SDR، فشار کاری . گرید با هم تفاوت دارند. علاوه براین، لوله گازرسانی باید استانداردهای ایمنی مانند IGS-MPL یا EN 1555 را رعایت کند، در حالی که لوله آبرسانی مطابق با استانداردهای بهداشتی و آب شرب تولید می شود.

برای ثبت سفارش چه اطلاعاتی لازم است؟

مشخصات پروژه از قبیل دبی سیال ورودی به لوله ها، طول مسیر لوله کشی، شرایط محیط، نوع سیال و عمق دفن لوله از جمله موارد مهمی هستند که در زمان ثبت سفارش باید از سوی کارفرما ارائه شود.
