کاربرد لوله پلی اتیلن در گازرسانی و شبکه انتقال گاز

لوله پلی اتیلن در کدام بخش های شبکه گاز استفاده می شود؟

با توجه به شرایط شبکه های انتقال گاز، خرید لوله پلی اتیلن برای برخی از بخش های این پروژه ها گزینه مناسبی است از قبیل:

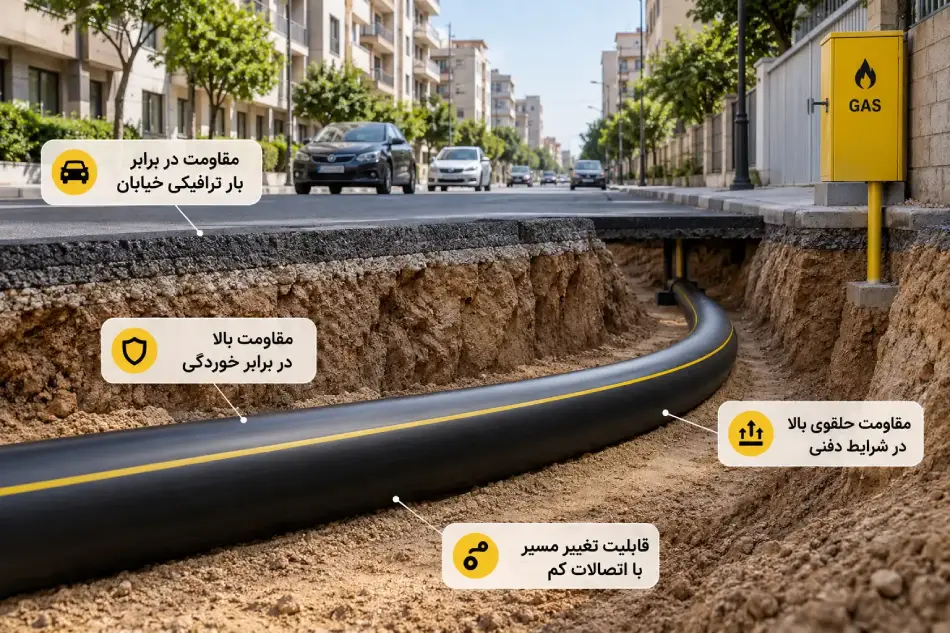

شبکه توزیع گاز شهری

برای انتقال گاز در محدوده شهر و مناطق مسکونی، لوله های پلی اتیلن به صورت دفنی استفاده می شوند. علاوه بر مقاومت بالا در برابر خوردگی، این لوله ها مقاومت حلقوی بالایی دارند و در مسیرهای پرتردد خیابان، بار ترافیکی باعث ترک و آسیب به آنها نخواهد شد. از دیگر دلایل استفاده از لوله پلی اتیلن در شبکه گاز شهری، قابلیت تغییر مسیر آنها در خیابان های مختلف با اتصالات کم به دلیل انعطاف پذیری بالای آنها می باشد.

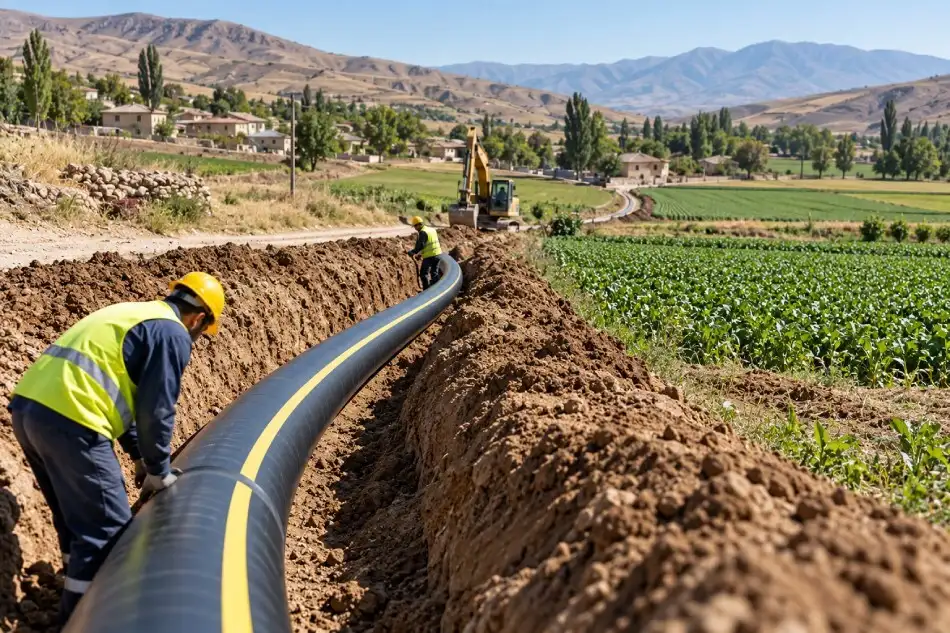

شبکه گازرسانی روستایی

در اجرای شبکه های گازرسانی روستایی، فاصله زیاد بین نقاط مصرف، ناهمواری مسیر و عبور لوله ها از مزارع کشاورزی از مهم ترین چالش ها می باشند. با توجه به اینکه انعطاف پذیری لوله پلی اتیلن در سطح بالایی قرار دارد، می توان از آن برای تغییر مسیر در این شرایط استفاده کرد.
در مسیرهای طولانی اگر از لوله با طول بیشتر استفاده شود، تعداد اتصالات را می توان کم کرد تا سرعت اجرا نیز افزایش پیدا کند.

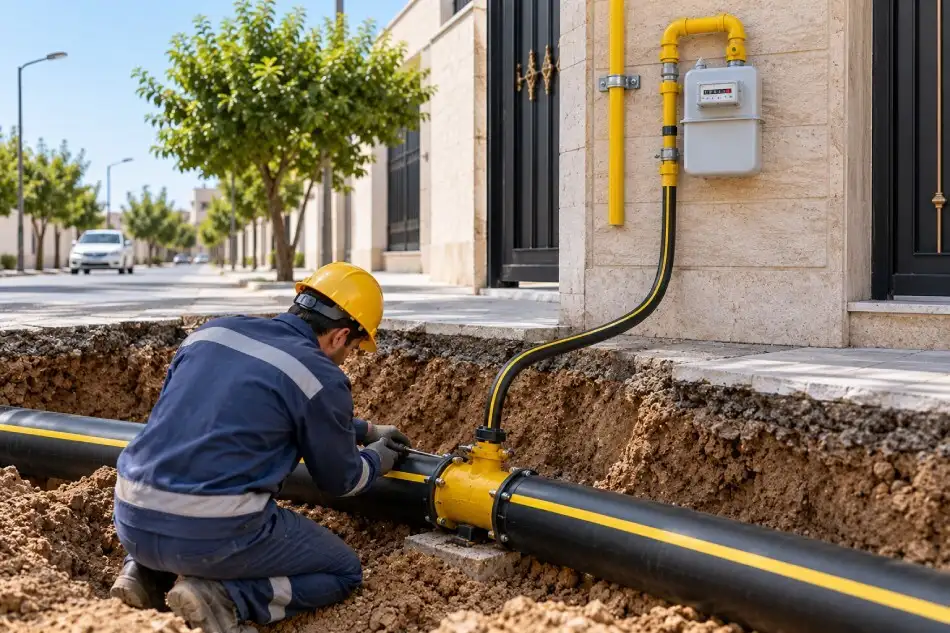

انشعابات گاز مشترکین

برای انشعاب گیری از خطوط اصلی توزیع گاز، لوله با قطر کمتر استفاده می شود و گاز را تا محدوده تعیین شده برای اتصال مشترک انتقال می دهد. قطر لوله برای انشعابات با توجه به میزان مصرف، فشار شبکه و طول مسیر انتخاب می شود.

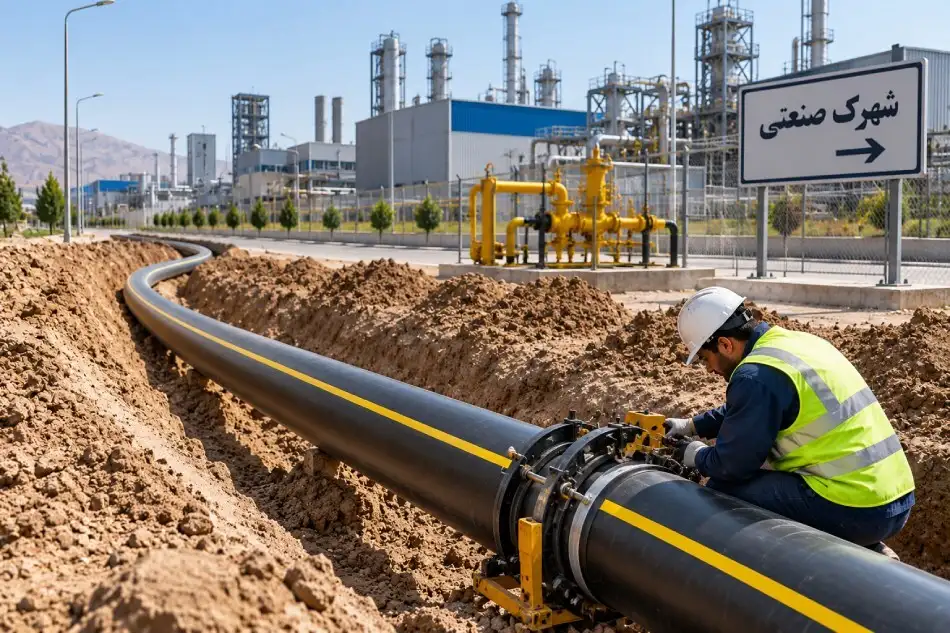

گازرسانی شهرک های صنعتی

کاربرد لوله پلی اتیلن در گازرسانی شهرک ها و واحدهای صنعتی با محدودیت مواجه است. این لوله ها در شرایطی برای محیط های صنعتی استفاده می شوند که فشار کاری، دمای بهره برداری و قطر مورد نیاز با توجه به فشار و دبی گاز و شرایط محیط پروژه انتخاب شوند. برای خطوط با فشار بسیار بالا لوله های فولادی جایگزین پلی اتلین می شوند.

چرا لوله پلی اتیلن برای شبکه های گازرسانی مناسب است؟

مشخصات فنی لوله پلی اتیلن و ویژگی هایی که در ساختار آنها وجود دارد، اصلی ترین دلیل برای کاربردشان در شبکه انتقال گاز می باشد. به دلایل زیر این لوله ها را می توان برای پروژه گازرسانی انتخاب کرد:

مقاومت در برابر خوردگی

مقاومت شیمیایی لوله پلی اتیلن نسبت به بتن و فلزات در سطح بسیار بالایی قرار دارد و رطوبت و موارد خورنده باعث آسیب به بدنه خارجی و داخلی آنها نمی شود. با توجه به اینکه لوله های انتقال گاز در زیر زمین اجرا می شوند، در نتیجه، تماس طولانی مدت آنها با خاک مقاومت و طول عمر لوله را کاهش نمی دهد. این ویژگی مخصوصا در محیط های مرطوب اهمیت بسیار زیادی دارد.

انعطاف پذیری بالا

ساختار مولکولی پلی اتیلن انعطاف پذیر است، به همین دلیل در مسیرهای شیب دار و ناهموار بدون نیاز به اتصالات متعدد و اضافی این لوله ها را می توان به کار برد. در شبکه های گازرسانی روستایی و خارج از محدوده شهری این ویژگی اهمیت زیادی دارد و علاوه بر کم شدن اتصالات پلی اتیلن، زمان و هزینه اجرای شبکه را نیز کاهش می دهد.
از دیگر مزایای انعطاف پذیری این لوله ها می توان به عدم ترک و شکستگی آنها در صورت نشست زمین اشاره کرد. علاوه براین، فشاری که از ترافیک روی سطح به بدنه لوله وارد میشود، باعث آسیب به آنها نمی شود.

وزن کم و اجرای آسان

در مقایسه لوله پلی اتیلن و لوله فلزی، وزن سبک PE یک مزیت مهم است. چون برای جا به جایی لوله های پلی اتیلن نیاز به ماشین آلات سنگین نیست و هزینه ها کاهش پیدا می کند. علاوه براین، روش اتصال لوله پلی اتیلن به یکدیگر آسان است و در اغلب مسیرها از اتصالات بدون نیاز به جوشکاری استفاده می شود.

کاهش تعداد اتصالات

در خطوطی که نیاز به لوله با قطر پایین است، می توان از لوله های کلافی استفاده کرد که در طول های زیاد تولید می شوند. به دلیل طول زیاد این لوله ها، نیاز به اتصالات کمی دارند و احتمال نشت در این شرایط تا حد زیادی کاهش پیدا می کند.

ساختار داخلی صاف و افت فشار کم

یکی دیگر از دلایل کاربرد لوله پلی اتیلن در گازرسانی، ساختار داخلی صاف و بدون زبری آنها است. صاف بودن بدنه داخلی لوله باعث کاهش اصطکاک می شود و در مسیرهای طولانی، گاز با افت فشار مواجه نخواهد شد. البته میزان افت فشار فقط به جنس و زبری سطح لوله بستگی ندارد. طول و قطر خط، دبی گاز، فشار ورودی و شرایط شبکه نیز در مقدار آن تاثیر دارند.

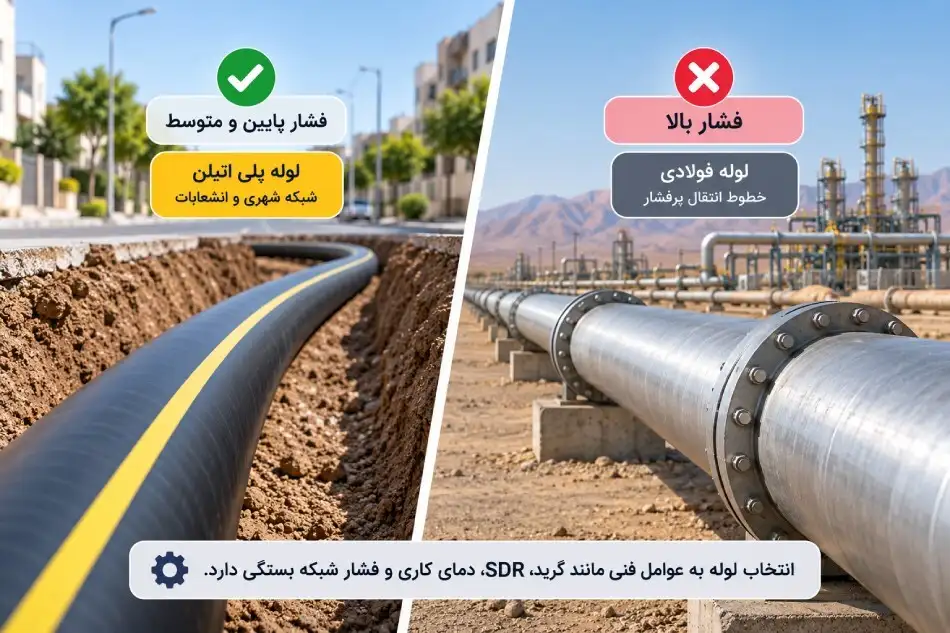

آیا لوله پلی اتیلن برای خطوط انتقال گاز فشار بالا مناسب است؟

واقعیت این است که مشخصات فنی و ویژگی های مکانیکی لوله های پلی اتیلن برای استفاده از آنها در خطوط پرفشار گاز محدودیت ایجاد می کنند. این لوله ها برای شبکه های گازرسانی شهری و انشعابات گاز با فشارهای پایین و متوسط مناسب هستند، اما برای خطوط فشار بالا لوله های فولادی استفاده می شوند. محدوده مجاز استفاده از PE باید براساس گرید، SDR، دمای کاری و فشار شبکه تعیین شود.

چه نوع لوله پلی اتیلن برای گازرسانی مناسب است؟

برای انتخاب لوله پلی اتیلن گازرسانی باید مشخصات فنی، ویژگی های مکانیکی و شیمیایی آنها متناسب با شرایط پروژه باشد. در جدول زیر پارامترهای مهمی که این لوله ها برای شبکه انتقال گاز باید داشته باشند را معرفی کرده ایم:

محدودیت های استفاده از لوله پلی اتیلن در گازرسانی

برخلاف تصور اغلب افراد، لوله های پلی اتیلن همیشه برای این شبکه ها کاربرد ندارند، چون با برخی از محدودیت ها مواجه هستند. به عنوان مثال، برخی از محدودیت های لوله پلی اتیلن در شبکه انتقال گاز عبارتند از:

• محدودیت در فشارهای بالا: مقاومت مکانیکی پلی اتیلن نسبت به فولاد کمتر است و برای خطوط اصلی انتقال گاز با فشار بالا مناسب نیست.
• حساسیت به دمای بالا: افزایش دمای کاری، ظرفیت تحمل فشار و خواص مکانیکی پلی اتیلن را کاهش می دهد. به همین دلیل استفاده از آن در دمای بالا و نزدیک به منابع حرارتی محدودیت دارد.
• آسیب پذیری در برابر ضربه و بار: برخورد تجهیزات حفاری، سنگ های تیز یا وارد شدن بار نامناسب به دیواره لوله مدفون آسیب می رساند.
• محدودیت در اجرای روکار: قرار گرفتن طولانی مدت در معرض نور خورشید و تغییرات دما باید در طراحی خطوط روکار در نظر گرفته شود و PE گازی بیشتر به صورت دفنی اجرا می شوند.
• نیاز به دقت بالا در نصب: خم کردن بیش از حد مجاز و ایجاد خراش عمیق هنگام لوله گذاری، عمر لوله پلی اتیلن و ایمنی شبکه را کاهش می دهد.

لوله پلی اتیلن یا فولادی؛ کدام برای شبکه گاز مناسب تر است؟

لوله های فولادی و پلی اتیلن هر دو در بخش های مختلفی از گازرسانی استفاده می شوند. با توجه به ساختار و ویژگی های این دو لوله، در جدول زیر شخص شده است که هر یک برای کدام شبکه گاز مناسب است:

جمع بندی

براساس آنچه در متن بررسی شد، کاربرد لوله پلی اتیلن در خطوط اصلی توزیع گاز شهری، انشعاب گیری گاز برای ساختمان ها، گازرسانی روستایی و شهرک های صنعتی با فشار پایین و متوسط است. این لوله ها برای شبکه های گاز با فشار بالا مناسب نمی باشند و به جای آن از لوله فولادی استفاده می شود. در نتیجه، باید لوله را متناسب با شرایط پروژه و محیط انتخاب کرد تا طول عمر و عملکرد مناسبی داشته باشند. واحد فروش لوله پلی اتیلن کاروگیت سازان قبل از خرید لوله و ثبت سفارش، آماده ارائه مشاوره رایگان برای انتخاب بهترین محصول می باشند.

سوالات متداول

رنگ لوله پلی اتیلن نشان می دهد که برای گاز مناسب است؟

رنگ و خطوط روی لوله می توانند در شناسایی نوع کاربرد کمک کنند، اما به تنهایی معیار مناسبی نیستند. مشخصات فنی و اطلاعات درج شده روی لوله باید بررسی شوند.

آیا می توان لوله پلی اتیلن گازی را داخل ساختمان استفاده کرد؟

کاربرد اصلی این لوله ها در خطوط مدفون خارج از ساختمان است. اجرای لوله گاز داخل ساختمان باید مطابق مقررات مربوط به لوله کشی گاز و با مصالح مجاز انجام شود.

لوله پلی اتیلن گازی تا چه عمقی دفن می شود؟

عمق دفن عدد ثابتی برای تمام پروژه ها نیست و به محل اجرا، نوع مسیر، بارهای سطحی و شرایط شبکه بستگی دارد.

آیا لوله پلی اتیلن گازی در زمین های سنگی قابل استفاده است؟

بله، اما تماس مستقیم سنگ های تیز با لوله به سطح آن آسیب می زند. به همین دلیل آماده سازی بستر و محافظت از لوله اهمیت زیادی دارد.

آیا قطر بیشتر همیشه برای شبکه گاز بهتر است؟

خیر. قطر باید براساس مقدار گاز مورد نیاز، طول مسیر، فشار و افت فشار مجاز انتخاب شود.

لوله پلی اتیلن برای عبور گاز از زیر خیابان مناسب است؟

در صورت طراحی و اجرای صحیح می توان از PE در خطوط مدفون این مسیرها استفاده کرد. اما، عمق دفن، بار ترافیکی، شرایط بستر و محافظت از خط باید متناسب با شرایط محل در نظر گرفته شوند.
