استانداردهای لوله کاروگیت بر چه اساس دسته بندی می شوند؟
برای اینکه شناخت استانداردهای تولید لوله کاروگیت ساده تر باشد، می توان آن ها را از دو دیدگاه دسته بندی کرد. اولین دسته بندی بر اساس مرجع تدوین کننده است. از این نظر، استانداردها به دو گروه ملی و بین المللی تقسیم می شوند. استانداردهای ملی مانند ISIRI الزامات تولید لوله کاروگیت در ایران را مشخص می کنند، اما استانداردهای بین المللی مانند ISO، EN، DIN و ASTM در بسیاری از کشورهای دنیا مبنای طراحی، تولید و کنترل کیفیت این محصولات هستند.
علاوه بر این، استانداردها را می توان بر اساس کاربرد آن ها نیز دسته بندی کرد. برخی از آن ها الزامات طراحی و تولید لوله را مشخص می کنند، برخی به کیفیت مواد اولیه می پردازند. گروهی از استانداردها روش های آزمون و کنترل کیفیت را تعریف می کنند و تعدادی نیز معیارهای عملکرد لوله، مانند مقاومت حلقوی، آب بندی و تحمل بار را تعیین می کنند. تفاوت در قیمت لوله کاروگیت تا حد زیادی به رعایت یا عدم رعایت این استانداردها در روند تولید آنها بستگی دارد.

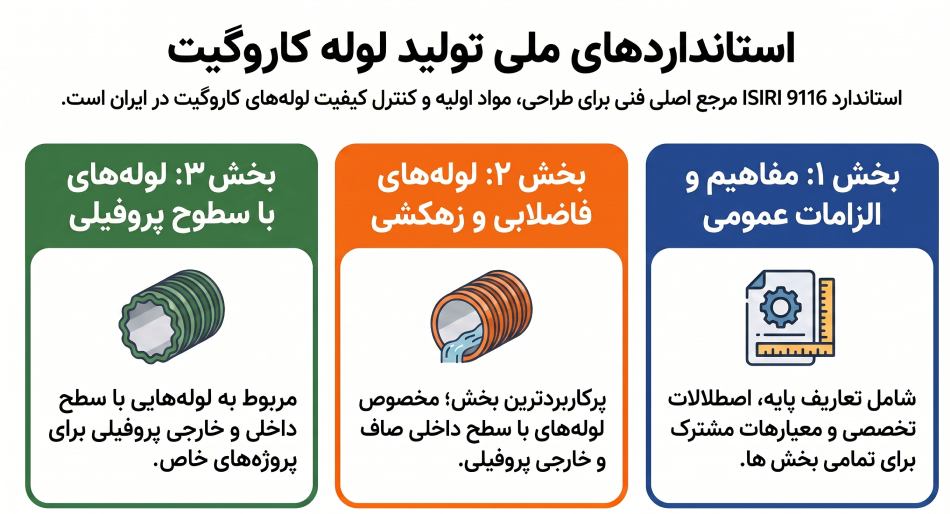

استانداردهای ملی لوله کاروگیت
در ایران، تولید و کنترل کیفیت لوله های کاروگیت بر اساس مجموعه استاندارد ISIRI 9116 انجام می شود. این استانداردها الزامات فنی مربوط به طراحی، تولید، مواد اولیه، اتصالات و کنترل کیفیت لوله ها را مشخص می کنند و مرجع اصلی تولیدکنندگان داخلی به شمار می روند. استانداردهای ملی لوله کاروگیت از سه بخش اصلی تشکیل شده است:
استاندارد ISIRI 9116-1
این بخش شامل تعاریف، اصطلاحات تخصصی، طبقه بندی محصولات و الزامات عمومی است. به عبارت دیگر، مفاهیم پایه و معیارهای مشترکی را ارائه می کند که در سایر بخش های استاندارد نیز مورد استفاده قرار می گیرند.
استاندارد ISIRI 9116-2
این بخش به لوله و اتصالات دوجداره با سطح داخلی صاف و سطح خارجی پروفیلی اختصاص دارد. همچنین الزامات مربوط به ابعاد، ویژگی های فنی، مواد اولیه، اتصالات و مشخصات عملکردی لوله را تعیین می کند. بیشتر لوله های کاروگیت زهکشی و کشاورزی بر اساس این بخش تولید می شوند.
استاندارد ISIRI 9116-3
این استانداردها مربوط به لوله و اتصالات با سطوح داخلی و خارجی پروفیلی است. این نوع لوله ها نسبت به مدل های دارای سطح داخلی صاف کاربرد محدودتری دارند، اما در برخی پروژه های خاص مورد استفاده قرار می گیرند.
لازم به ذکر است، مجموعه استاندارد ISIRI 9116 با الهام از استاندارد اروپایی EN 13476 تدوین شده است. به همین دلیل، بسیاری از الزامات فنی، روش های آزمون و معیارهای ارزیابی کیفیت در این دو استاندارد شباهت زیادی دارند. البته رعایت استاندارد ملی یعنی لوله بر اساس ضوابط استاندارد ایران تولید شده است. این موضوع نشان دهنده کیفیت محصول است، اما به این معنا نیست که همان گواهینامه استاندارد اروپا را نیز دریافت کرده باشد.

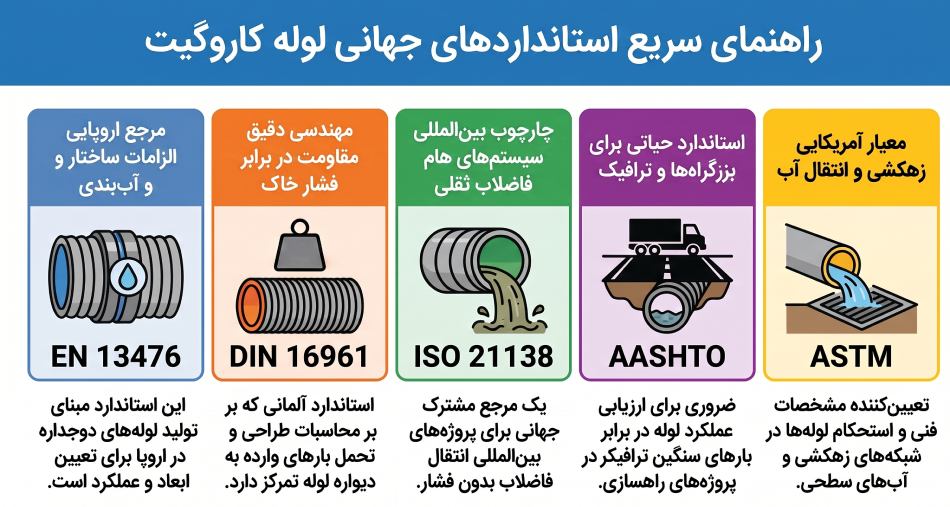

استانداردهای بین المللی لوله کاروگیت
علاوه بر استانداردهای ملی، در بسیاری از کشورها از استانداردهای بین المللی برای طراحی، تولید و ارزیابی کیفیت لوله های کاروگیت استفاده می شود. هر کدام از این استانداردها روی بخش خاصی از فرآیند تولید از جمله مشخصات فنی، طراحی لوله گرفته، مواد اولیه و روش های تولید تمرکز دارند. مهم ترین استانداردها عبارتند از:
EN 13476
EN 13476 را میتوان مهم ترین مرجع اروپایی برای تولید لوله های کاروگیت دانست. این استاندارد الزامات مربوط به ساختار لوله، ابعاد، اتصالات، آب بندی و عملکرد را مشخص می کند و مبنای تولید بسیاری از لوله های دوجداره پلی اتیلنی در کشورهای اروپایی است.
DIN 16961
نام DIN 16961 بیشتر در پروژه هایی دیده می شود که دقت طراحی و محاسبات مهندسی اهمیت بالایی دارد. این استاندارد آلمانی ضوابط طراحی لوله های با دیواره ساختاریافته و مقاومت لوله در برابر فشار خاک و بارهای وارد شده به آن را تعیین می کند.
استانداردهای آمریکایی ASTM F667 و ASTM F2306
در پروژه هایی که بر اساس استانداردهای آمریکایی اجرا می شوند، از استانداردهای ASTM F667 و ASTM F2306 استفاده می شود. این استانداردها مشخصات فنی لوله مورد استفاده در شبکه های زهکشی، انتقال آب های سطحی و فاضلاب را تعیین می کنند و معیارهایی برای ابعاد، استحکام و عملکرد لوله ارائه می دهند.
ISO 21138
برخلاف استانداردهای منطقه ای، ISO 21138 با هدف ایجاد یک چارچوب مشترک برای کشورهای مختلف تدوین شده است. این استاندارد الزامات سیستم های لوله کشی فاضلاب ثقلی را بیان می کند و به همین دلیل در بسیاری از پروژه های بینالمللی به عنوان مرجع استفاده می شود.
AASHTO
اگر قرار باشد لوله کاروگیت زیر یک بزرگراه یا مسیر پرتردد نصب شود، رعایت الزامات AASHTO اهمیت زیادی دارد. این استانداردها معیارهایی برای ارزیابی عملکرد لوله در برابر بارهای ترافیکی، فشار خاک و شرایط سخت بهره برداری ارائه می دهند و به همین دلیل در پروژه های راهسازی کاربرد دارند.
استانداردهای مواد اولیه لوله کاروگیت
کیفیت لوله کاروگیت تا حد زیادی به مواد اولیه آن بستگی دارد. اگر پلی اتیلن مورد استفاده ناخالص باشد یا گرید مناسبی نداشته باشد، حتی بهترین دستگاه های تولید هم نمی توانند محصولی استاندارد و بادوام تولید کنند. به همین دلیل، برای انتخاب مواد اولیه مناسب چند استاندارد زیر ارائه شده است:
- گرید PE80: این گرید بیشتر در پروژه های سبک و کم فشار استفاده می شود
- گرید PE100: رایج ترین گرید در صنعت لوله سازی است. این نوع پلی اتیلن نسبت به PE80 مقاومت بالاتری دارد و به همین دلیل امکان طراحی لوله هایی با ضخامت کمتر و کارایی بالاتر را فراهم می کند.
- گرید PE100-RC : این گرید از جدیدترین انواع پلی اتیلن است و ویژگی اصلی آن مقاومت بالا در برابر رشد ترک های ریز می باشد. در پروژه هایی که طول عمر بالا و شرایط سخت تری دارند، PE100-RC گزینه مناسب تری است.
استانداردهای ارزیابی مواد اولیه
برای اطمینان از کیفیت مواد اولیه، چند آزمون مهم در آزمایشگاه بر روی آنها انجام می شود که عبارتند از:
- ISO 1133 (شاخص جریان مذاب – MFI): این آزمون مشخص می کند پلی اتیلن در حالت ذوب چقدر روان است و با چه سرعتی از یک روزنه عبور می کند. اگر این مقدار بیش از حد زیاد یا کم باشد، کنترل فرآیند تولید سخت می شود و کیفیت و یکنواختی لوله تحت تاثیر قرار می گیرد.
- ISO 1183 (چگالی): این تست چگالی پلی اتیلن را مشخص می کند. چگالی مناسب باعث می شود لوله استحکام و کیفیت بهتری داشته باشد.
- ISO 527 (خواص کششی): این استاندارد میزان مقاومت ماده در برابر کشش و فشار را بررسی می کند.
- ASTM D3350: این استاندارد، پلی اتیلن را بر اساس ویژگی هایی مثل استحکام، چگالی و مقاومت مکانیکی دسته بندی می کند و به هر نوع ماده یک کد مشخص می دهد تا مقایسه کیفیت آن ها راحت تر باشد.
استانداردهای آزمون و کنترل کیفیت لوله کاروگیت
برای اینکه مشخص شود لوله کاروگیت در شرایط واقعی مثل فشار خاک، بار ترافیکی و تماس با فاضلاب عملکرد مناسبی دارد، باید مجموعه ای از آزمون های استاندارد را پشت سر بگذارد. این تست ها تعیین می کنند که آیا لوله از نظر مهندسی تأیید شده است یا خیر. مهم ترین آزمون های کنترل کیفیت لوله کاروگیت عبارتند از:
- ISO 9969 (آزمون مقاومت حلقوی – Ring Stiffness): این مهم ترین تست مکانیکی لوله است. در این آزمایش، لوله تحت فشار قرار می گیرد تا میزان مقاومت آن در برابر فشار خاک و بارهای سطحی مشخص شود. تفاوت کلاس های مقاومتی SN16 و SN8 لوله کاروگیت بر اساس همین آزمون تعیین می شوند.
- ISO 9967 (آزمون خزش – Creep Test): در این تست، لوله برای مدت طولانی زیر فشار ثابت قرار می گیرد تا مشخص شود در گذر زمان تغییر شکل دائمی پیدا می کند یا نه. نتیجه این آزمون نشان می دهد لوله در سا لهای آینده هم فرم خود را حفظ می کند یا دچار افت تدریجی می شود.
- EN 744 (آزمون ضربه): در زمان حمل و نصب، احتمال ضربه به لوله زیاد است. این تست بررسی می کند که لوله در برابر ضربه ناگهانی در دماهای مختلف، ترک می خورد یا مقاومت خود را حفظ می کند.
- EN 1277 (آزمون آب بندی اتصال): برای اینکه مشخص شود لوله دچار نشت می شود یا خیر، محل اتصال لوله ها تحت فشار آب قرار می گیرد.
- EN 1446 (آزمون انعطاف پذیری): به منظور بررسی میزان انعطاف پذیری و تحمل لوله در برابر تغییر شکل های جزئی یا نشست زمین، آزمون EN 1446 انجام می شود. هدف این است که لوله بدون ترک یا شکست بتواند این تغییرات را تحمل کند.
- آزمون ابعادی: در این مرحله، قطر داخلی و خارجی و ضخامت جداره ها با ابزار دقیق اندازه گیری می شود. این کار برای اطمینان از استاندارد بودن ابعاد لوله است.
- آزمون مقاومت شیمیایی: لوله کاروگیت در تماس مستقیم با فاضلاب های اسیدی یا بازی قرار دارد. در این تست بررسی می شود که مواد اولیه در برابر این شرایط دچار خوردگی یا افت کیفیت نشوند.
- آزمون Oven Test (پایداری حرارتی): در این آزمایش، لوله در دمای بالا قرار می گیرد تا مشخص شود در برابر تغییرات حرارتی دچار تغییر ساختار یا تنش داخلی نمی شود.
استانداردهای عملکرد لوله کاروگیت
در نهایت، کیفیت لوله کاروگیت در عمل خودش را نشان می دهد. اگر استانداردها درست رعایت شده باشند، محصول باید بتواند در شرایط واقعی عملکرد خوبی داشته باشد.
- مقاومت حلقوی: این شاخص نشان می دهد لوله تا چه حد در برابر فشار خاک و بار ترافیکی مقاومت دارد. هرچه عدد SN بالاتر باشد، مقاومت لوله بیشتر است.
- SN2: کاربرد سبک و غیرترافیکی
- SN4: پروژه های معمول شهری
- SN8: زیر جاده ها و بار متوسط
- SN16: شرایط سنگین و دفن عمیق
- آب بندی اتصالات: اتصالات باید بدون نشتی باشند تا از ورود یا خروج آب و آلودگی خاک جلوگیری شود.
- تحمل بار ترافیکی: ساختار دوجداره باعث می شود فشار سطحی در اطراف لوله پخش شود و از تغییر شکل و له شدن آن جلوگیری شود.
- مقاومت شیمیایی: لوله باید در برابر اسید، باز و مواد خورنده فاضلاب مقاوم باشد.
- طول عمر طراحی: اگر همه شرایط استاندارد رعایت شود، لوله می تواند در شرایط مناسب، عمر طولانی 50 تا 100 سال داشته باشد.
جمع بندی
رعایت استاندارد های ملی و بین المللی لوله کاروگیت در بخش مواد اولیه و آزمون های مکانیکی، در تضمین عملکرد و طول عمر بالای آنها نقش مهمی دارد. به همین دلیل، قبل از خرید بهتر است گواهی استاندارد و گزارش های آزمایشگاهی محصول بررسی شود. چون کیفیت واقعی لوله در عمل و بر اساس همین آزمون ها مشخص می شود و از روی ظاهر نمی توان آن را ثابت کرد.
سوالات متداول
چگونه اصالت استاندارد لوله را چک کنیم؟
با بررسی مارکینگ حکشده روی بدنه لوله و تطبیق آن با گواهی استاندارد و برگه نتایج آزمون که باید از تولیدکننده دریافت کنید.
آیا استانداردهای ایران با استانداردهای اروپایی تفاوت دارند؟
خیر؛ استانداردهای ملی ایران (سری ۹۱۱۶) دقیقاً بر پایه استانداردهای اروپایی (EN 13476) تدوین شدهاند و از نظر فنی با آنها مطابقت دارند.
آیا رعایت استاندارد ISIRI 9116 برای کیفیت لوله کافی است؟
بله، این استاندارد که بر پایه ضوابط اروپایی تدوین شده، تمام الزامات فنی لازم برای تولید یک لوله را شامل می شود.
استاندارد ISIRI 9116 معادل کدام استاندارد بین المللی است؟
استاندارد ملی ایران با شماره ISIRI 9116 بر پایه استاندارد اروپایی EN 13476 تدوین شده است.
