سختی حلقوی یا SN چیست؟
سختی حلقوی یا SN (Nominal Stiffness) یکی از شاخص های بسیار مهم مکانیکی است که نشان می دهد لوله های کاروگیت تا چه میزان فشار و وزن را می توانند تحمل کنند. وقتی لوله های کاروگیت در زیر زمین دفن می شوند، فشار خاک و ترافیک عبوری خودروهای سنگین فشار زیادی به آنها وارد می کند. سختی حلقوی همان میزان مقاومتی است که لوله از خودش در برابر این فشارها و دوپهن یا له شدن نشان می دهد تا شکل دایره ای آن حفظ شود.
در پروژه های عمرانی برای اینکه متوجه شوند قدرت هر لوله چقدر است، از علامت SN استفاده می کنند که مخفف (Nominal Stiffness) است. عددی که جلوی SN می آید، میزان مقاومت لوله را با کیلونیوتن بر متر مربع kN/m^2 نشان می دهد و در زمان خرید لوله کاروگیت باید به آن توجه داشت. به عنوان مثال، وقتی می گوییم یک لوله SN8 است، یعنی می تواند حداقل ۸ واحد فشار را تحمل کند. اما لوله SN16 دو برابر قوی تر است و ۱۶ واحد فشار را تحمل می کند.
به نقل از سایت drainagearticulation
استحکام لوله به توانایی آن در مقاومت در برابر بارهای خارجی (وزن خاک و ترافیک سنگین)، بارهای داخلی (فشار آب، ضربه قوچ و قفل هوایی) و عوامل محیطی (نشست خاک، فشار آب زیرزمینی و ریشه درختان) بستگی دارد. این مقاومت، معیار اصلی برای انتخاب کلاس مقاومتی لوله مناسب در پروژه های عمرانی است.

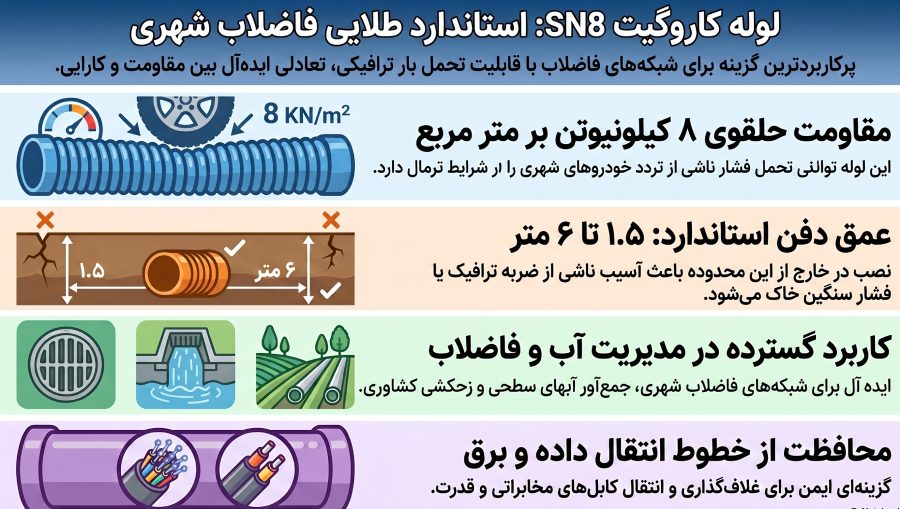

مشخصات فنی لوله کاروگیت SN8
لوله کاروگیت SN8 پرکاربردترین کلاس مقاومتی در پروژههای فاضلاب شهری است که حداقل فشاری معادل ۸ کیلونیوتن بر متر مربع را تحمل می کند. با توجه به این میزان مقاومت، لوله های SN8 می توانند فشار وارد شده از تردد خودروهای شهری را در شرایط نرمال تا حد مطلوبی تحمل کنند.
از نظر فنی، عمق دفن استاندارد برای لوله های SN8 بین ۱.۵ تا ۶ متر است، چون در عمق های کمتر از ۱.۵ متر احتمال وارد شدن ضربه مستقیم ترافیک عبوری از روی لوله ها وجود دارد. اگر این لوله ها در عمق بیشتر از 6 متر دفن شوند، فشار سنگین خاک به آنها وارد شده و لوله نمی تواند آن را تحمل کند.
با توجه به این مشخصات فنی، اصلی ترین موارد کاربرد لوله کاروگیت SN8 عبارتند از:
- شبکه های اصلی و فرعی فاضلاب شهری و خانگی
- لوله کاروگیت برای جمع آوری آب های سطحی در کانال های انتقال باران
- جمع آوری فاضلاب کارخانه ها و شهرک های صنعتی
- زهکشی زمین های کشاورزی
- محافظت و انتقال کابل های برق و مخابرات

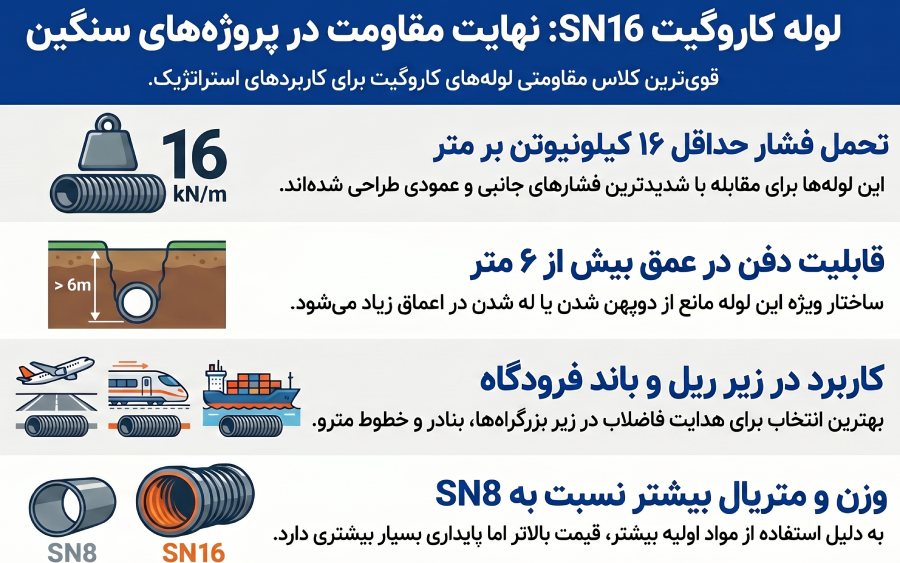

مشخصات فنی لوله کاروگیت SN16
SN16 قوی ترین کلاس مقاومتی برای لوله های کاروگیت است و این لوله ها میتوانند حداقل فشاری معادل ۱۶ کیلونیوتن بر متر را تحمل کنند. به همین دلیل در مکان هایی که فشار خاک بسیار بالا است و ماشین آلات سنگین و قطار از روی محل دفن لوله ها عبور می کنند، از کاروگیت SN16 استفاده می شود. با توجه به مقاومت بالا، این لوله ها در عمق بیش از 6 متر بدون خطر دوپهن و له شدن دفن می شوند.
با توجه به اینکه لوله کلاس SN16 وزن بالاتری دارد و متریال بیشتری برای تولید آنها استفاده می شود، در نتیجه قیمت آن در مقایسه با لوله های SN8 گران تر است.
کاربردهای اصلی لوله SN16 شامل موارد زیر است:
- زیر ریل قطار و مترو
- هدایت آب و فاضلاب در زیر باند فرودگاه
- عبور سیالات از زیر بزرگراه ها و بنادر
مقایسه لوله کاروگیت SN8 و SN16
این دو نوع لوله هر دو باید طبق استاندارد INSO 9116 تولید شده باشند، اما از نظر وزن، قیمت، میزان مقاومت و کاربرد با هم متفاوت هستند. در مطلب راهنمای خرید لوله کاروگیت به اهمیت توجه به فاکتور کلاس مقاومتی اشاره کردیم. با توجه به مشخصات فنی این دو کلاس مقاومتی، تفاوت های آنها در جدول زیر ارائه شده اند:
تفاوت در نحوه اجرا و بسترسازی لوله SN8 و SN16
لوله های کاروگیت به دلیل انعطاف پذیر بودن، برای تحمل فشار به خاک کوبیده شده اطراف خود تکیه می کنند. وقتی بار از بالا به لوله فشار می آورد، لوله می خواهد از طرفین پهن شود. در این شرایط این خاک جلوی تغییر شکل و دفرمه شدن آن را می گیرد. در کلاس های مقاومتی مختلف نحوه خاک ریزی و آماده سازی بستر اجرای لوله متفاوت است. تفاوت اصلی این دو کلاس در زمان اجرا به صورت زیر می باشد:
- لوله SN8 ضخامت کمتری دارد و اگر خاک اطراف آن لایه به لایه ریخته و خوب کوبیده نشود، زیر بار ترافیک به سرعت تغییر شکل می دهد. به همین دلیل بسترسازی برای این لوله ها اهمیت بسیار بالایی دارد.
- لوله SN16 به دلیل بدنه ضخیم و سخت، بخش زیادی از فشار را خودش به تنهایی مهار می کند. به همین دلیل، در زمین های سست، مرطوب یا باتلاقی که امکان کوبیدن کامل خاک وجود ندارد، می توان از آن استفاده کرد.
چه زمانی خرید لوله کاروگیت SN16 نسبت به SN8 به صرفه است؟
در حالت کلی لوله SN16 حدود ۲۰ تا ۴۰ درصد گران تر از SN8 است، اما گاهی انتخاب این لوله به صرفه تر تمام می شود. در ۳ حالت زیر خرید لوله SN16 نسبت به SN8 به صرفه تر است:
- اجرا در زمین های سست و باتلاقی: هزینه بسترسازی و خرید خاک مخصوص برای لوله SN8 در این زمین ها بسیار زیاد است. لوله SN16 به دلیل مقاومت خود، نیاز به بسترسازی های گران قیمت ندارد و هزینه های پروژه را کاهش می دهد.
- حذف ریسک تخریب و حفاری مجدد: اگر لوله زیر بار سنگین ترافیک اتوبان یا عمق زیاد له شود، هزینه حفر مجدد، تعویض لوله و آسفالت، چندین برابر بیشتر از اختلاف قیمت اولیه خرید SN16 خواهد بود.
- کاهش زمان پروژه: نصب لوله SN16 به دلیل حساسیت کمتر به متراکم کردن خاک، سریع انجام می شود و هزینه های روزانه کارگر و جرثقیل را کاهش می دهد.
نتیجه گیری: بالاخره لوله SN8 بخریم یا SN16؟

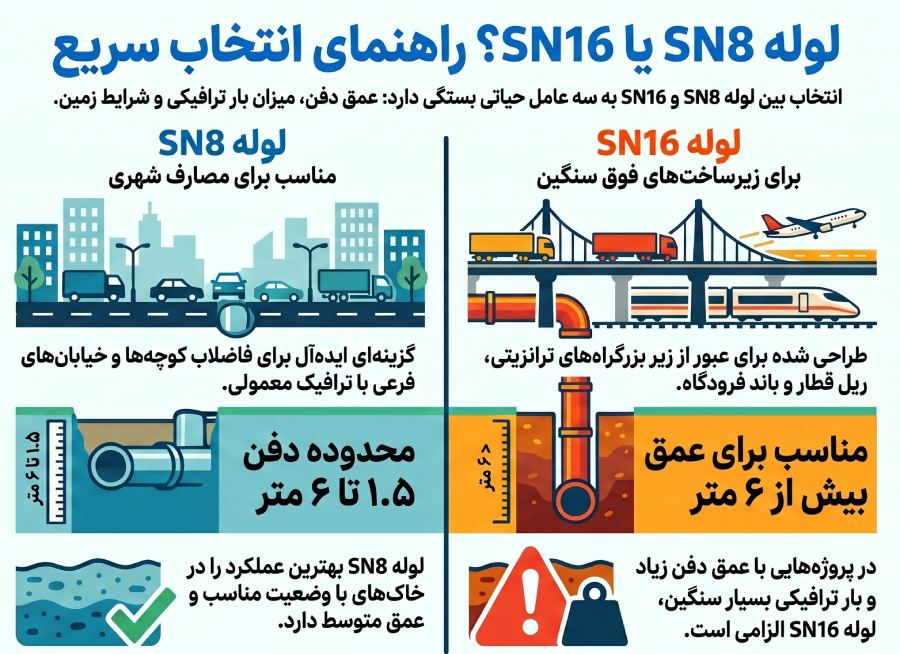

انتخاب بین لوله کاروگیت SN8 و SN16 به عمق خاک، بار ترافیکی و شرایط زمین بستگی دارد. هیچ کدام از این دو لوله همیشه بهترین انتخاب نیست، چون هر کدام برای کاربردهای متفاوتی طراحی شده اند.
لوله SN8 را انتخاب کنید اگر پروژه شما یک کار استاندارد شهری مثل فاضلاب کوچه و خیابان های فرعی است. علاوه براین، اگر عمق دفن لوله بین 1.5 تا 6 می باشد، خاک منطقه وضعیت خوبی دارد و ترافیک سنگینی از روی آن عبور نمی کند، لوله های SN8 انتخاب بهتری هستند. اگر خط لوله قرار است از زیر بزرگراه های ترانزیتی، ریل قطار یا باند فرودگاه عبور کند و در عمق بیشتر از 6 متر دفن شود، لوله های SN16 می تواند انتخاب آگاهانه تری باشد.
کاروگیت سازان انواع لوله های SN4 و SN8 را براساس استانداردهای بین المللی تولید می کند. کارشناسان فروش این مجموعه مشاوره رایگان برای انتخاب هر یک از این دو نوع کلاس مقاومتی را قبل از خرید ارائه می دهند.
سوالات متداول
تفاوت اصلی لوله کاروگیت SN8 و SN16 در چیست؟
تفاوت این لوله ها در میزان ضخامت و سختی حلقوی آن هاست. SN16 دو برابر قوی تر از SN8 است و فشار بیشتری را تحمل می کند.
آیا همیشه خرید لوله SN16 به معنای هزینه اضافه است؟
خیر؛ در زمین های سست یا پرتردد، خرید SN16 با حذف هزینه های سنگین بسترسازی، باعث کاهش هزینه های پروژه می شوند.
لوله کاروگیت SN8 برای چه عمقی مناسب است؟
این لوله برای شرایط نرمال و عمق دفن استاندارد بین ۱.۵ تا ۶ متر طراحی شده است.
در چه جاهایی حتما باید از لوله کاروگیت SN16 استفاده کنیم؟
در مناطقی با عمق دفن بسیار زیاد، زمین های باتلاقی و زیر زیرساخت های پرفشار مثل اتوبان ها، باند فرودگاه و ریل قطار
