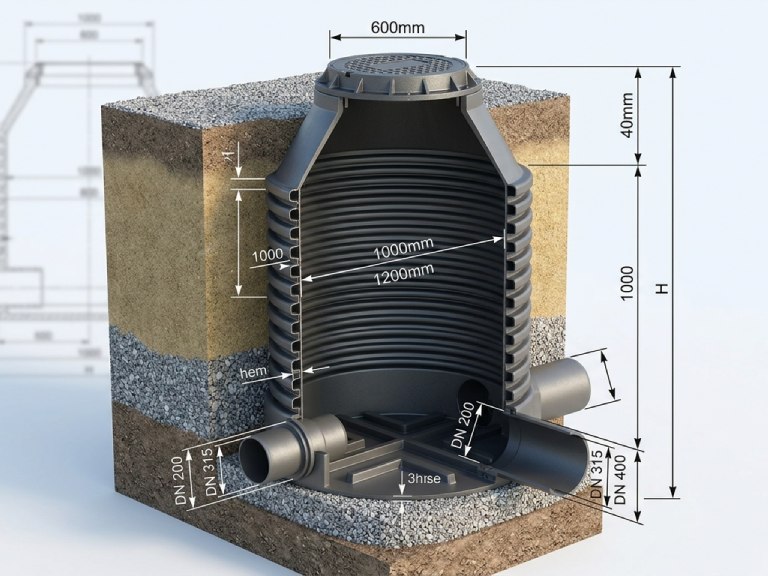

جدول ابعاد منهول فاضلاب
یکی از نکات بسیار مهم در انتخاب و خرید منهول فاضلاب، تناسب ابعاد آنها با شرایط پروژه است. هر سایز از این تجهیزات ارتفاع و قطر دریچه متفاوتی دارد و باید بر اساس قطر لوله ورودی و سایر شرایط محل نصب آنها را انتخاب کرد. در جدول زیر ابعاد استاندارد منهول پلی اتیلن ارائه شده است.
براساس ابعاد ذکر شده در این جدول، منهول هایی که قطر داخلی آنها کمتر از 800 میلی متر است، به دلیل محدودیت در فضا امکان ورود اپراتور را ندارند. بازرسی این منهول ها باید از بیرون انجام شود. علاوه براین، ارتفاع منهول در قطرهای بیشتر از 1500 و 2000 میلی متر بیشتر به صورت سفارشی تولید شده و این تجهیزات در خطوط اصلی پروژه های عمرانی بزرگ استفاده می شوند.
حداقل ابعاد منهول پلی اتیلن بر اساس قطر لوله
یکی از اصول بسیار مهم در انتخاب منهول، تناسب ابعاد آن با قطر لوله های ورودی و خروجی به آن است. اگر قطر منهول نسبت به قطر لوله های ورودی و خروجی کمتر باشد، فضای کافی برای اتصال لوله ها وجود نخواهد داشت. علاوه براین، اگر ابعاد و قطر بیشتر از قطر لوله انتخاب شود، هزینه های پروژه بدون دلیل افزایش پیدا می کند. به همین دلیل، در طراحی شبکه فاضلاب حداقل قطر داخلی منهول بر اساس بزرگترین قطر لوله متصل، تعداد ورودی و شرایط نصب تعیین می شود.
در جدول زیر حداقل ابعاد منهول پلی اتیلن بر اساس قطر لوله های متصل به آن را نشان می دهد. این اعداد دقیق نیست و به صورت تقریبی ارائه شده اند. به همین دلیل پیشنهاد می کنیم قبل از انتخاب ابعاد، ابتدا با کارشناسان این حوزه مشورت کنید.

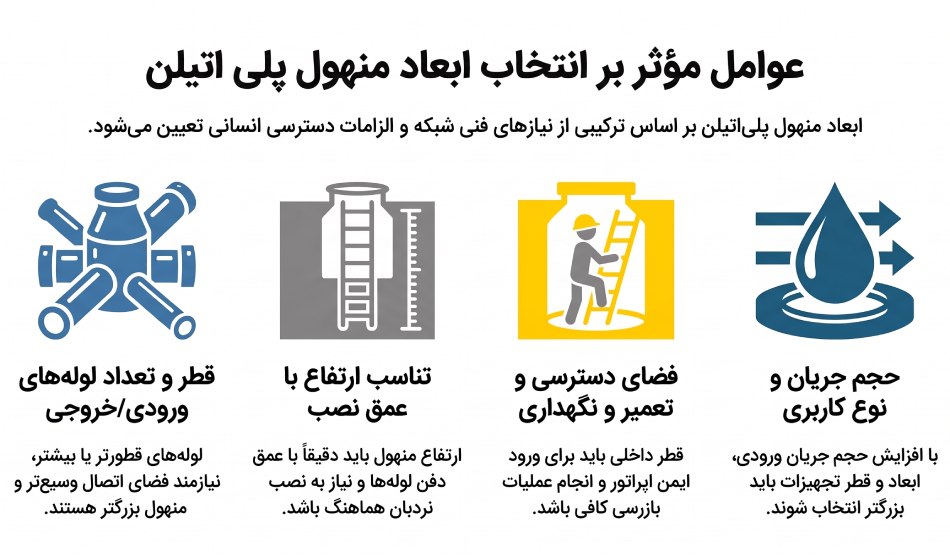

عوامل مؤثر بر انتخاب ابعاد منهول پلی اتیلن
برای اینکه بتوان براحتی وارد منهول شد و بازرسی و سرویس شبکه و همچنین اتصال لوله ها و انشعاب گیری را انجام داد، باید ابعاد آن را بدرستی انتخاب کرد. در انتخاب ابعاد منهول پلی اتیلن چند پارامتر باید در نظر گرفته شوند که عبارتند از:
- قطر لوله ورودی و خروجی: برای جلوگیری از ایجاد اختلال در شبکه و کاهش هزینه های پروژه، باید به قطر لوله های ورودی و خروجی توجه داشت. در حالت کلی، هرچه قطر لوله بیشتر باشد، فضای بیشتری برای اتصال و دسترسی داخل منهول نیاز خواهد بود و ابعاد این تجهیزات باید بزرگتر انتخاب شود.
- عمق نصب و ارتفاع منهول: عمق شبکه و ارتفاعی که لوله ها در زمین دفن شده اند بر ابعاد منهول تاثیر مستقیم دارد. در این شرایط باید ارتفاع بدنه منهول متناسب با عمق نصب لوله ها باشد تا اتصال آنها تراز شود. علاوه براین، در منهول های با ارتفاع زیاد برای بازرسی و ورود اپراتور باید نردبان و فضای کافی ورود و خروج در نظر گرفته شود.
- تعداد لوله های ورودی و خروجی: اگر چند مسیر فاضلاب به یک منهول متصل است، فضای داخلی بیشتری باید برای آن در نظر گرفت. این فضا برای اتصال بدون مشکل لوله ها در نظر گرفته می شود.
- شرایط دسترسی، تعمیر و نگهداری: اگر نیاز باشد نیروی انسانی برای بازدید یا تعمیر وارد منهول شود، قطر داخلی باید با این شرایط تناسب داشته باشد.
- نوع کاربری و شرایط پروژه: هر چه جریان ورودی به منهول بیشتر باشد، ابعاد و قطر این تجهیزات نیز باید بزرگتر باشد.

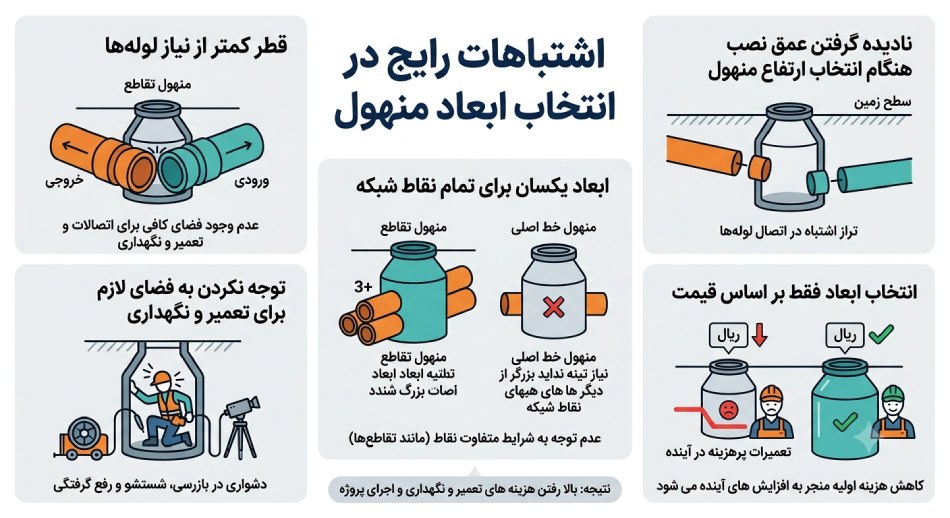

اشتباهات رایج در انتخاب ابعاد منهول
علیرغم اهمیت بسیار زیاد استاندارد بودن ابعاد منهول، اما در برخی از پروژه ها به این مساله توجه ندارند. نتیجه انتخاب ابعاد اشتباه برای منهول چیزی جز بالا رفتن هزینه های تعمیر و نگهداری و اجرای پروژه نخواهد بود. برخی از اشتباهات رایج در انتخاب ابعاد منهول پلی اتیلن عبارتند از:
- انتخاب منهول با قطر کمتر از قطر موردنیاز لوله: یکی از اشتباهات، انتخاب منهولی است که فضای کافی برای اتصال لوله های ورودی و خروجی را ندارد. در نتیجه، نصب اتصالات، تغییر مسیر جریان و عملیات تعمیر و نگهداری با چالش مواجه می شود.
- نادیده گرفتن عمق نصب هنگام انتخاب ارتفاع منهول: این کار باعث می شود تراز اتصال لوله ها درست تنظیم نشود.
- انتخاب ابعاد یکسان برای تمام نقاط شبکه: دقت داشته باشید که همه منهول های یک پروژه شرایط مشابهی ندارند. به عنوانمثال، منهول هایی که در محل تقاطع چند خط یا مسیرهای اصلی قرار می گیرند، به ابعاد بزرگتری نسبت به سایر نقاط شبکه نیاز دارند.
- توجه نکردن به فضای لازم برای تعمیر و نگهداری: کوچک بودن فضای داخلی منهول باعث می شود اپراتور براحتی برای بازرسی، شست و شو و رفع گرفتگی های شبکه نتواند وارد آن شود.
- انتخاب ابعاد فقط بر اساس قیمت: هر چه ابعاد منهول بزرگتر باشد، قیمت آن افزایش پیدا می کند و به همین دلیل برخی از افراد مدل های کوچ که ارزان تر هستند را انتخاب می کنند. کاهش قطر یا ارتفاع منهول برای پایین آوردن هزینه ممکن است در آینده باعث افزایش هزینه تعمیرات و نگهداری شود.
جمع بندی
براساس آنچه در این مطلب ارائه شد، ابعاد منهول پلی اتیلن ثابت نیست و متناسب با نوع و شرایط پروژه تعیین می شود. در زمان طراحی شبکه و متناسب با قطر و تعداد لوله ها و عمق نصب ابعاد استاندارد مشخص می شود و سپس به صورت سفارشی منهول تولید می شود. کاروگیت سازان از جمله تولیدکنندگان این تجهیزات است که محصولات خود را برای بالا بردن راندمان شبکه به صورت سفارشی در ابعاد متنوع تولید می کند.
سوالات متداول
ابعاد استاندارد منهول فاضلاب چقدر است؟
ابعاد منهول با توجه به نوع و شرایط پروژه متفاوت است، اما قطرهای ۶۰۰، ۸۰۰، ۱۰۰۰، ۱۲۰۰ و ۱۵۰۰ میلی متر از سایزهای رایج هستند.
قطر منهول پلی اتیلن چطور انتخاب می شود؟
قطر منهول با توجه به قطر لوله های ورودی و خروجی، تعداد اتصالات و فضای موردنیاز برای بازدید و نگهداری تعیین می شود.
آیا ارتفاع منهول فاضلاب ثابت است؟
خیر، ارتفاع منهول بر اساس عمق نصب لوله ها و شرایط محل اجرا تعیین می شود و اندازه های مختلفی دارد.
اگر ابعاد منهول نسبت به قطر لوله کوچک تر انتخاب شود چه مشکلی بوجود می آید؟
انتخاب سایز نامناسب باعث می شود فضای کافی برای اتصال لوله ها و انجام عملیات بازدید و تعمیر وجود نداشته باشد.
