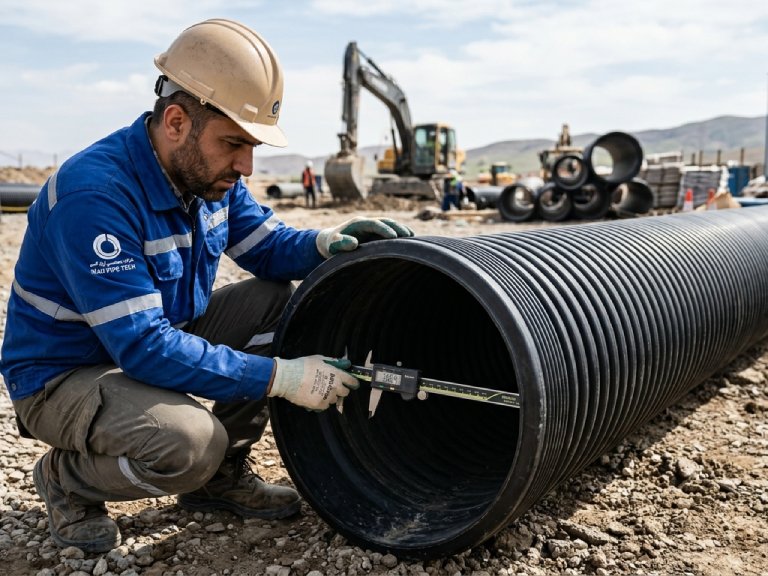

جدول سایزبندی لوله کاروگیت
در جدول زیر رایج ترین سایز لوله های کاروگیت و قطر لوله مناسب برای هر پروژه ارائه شده است:

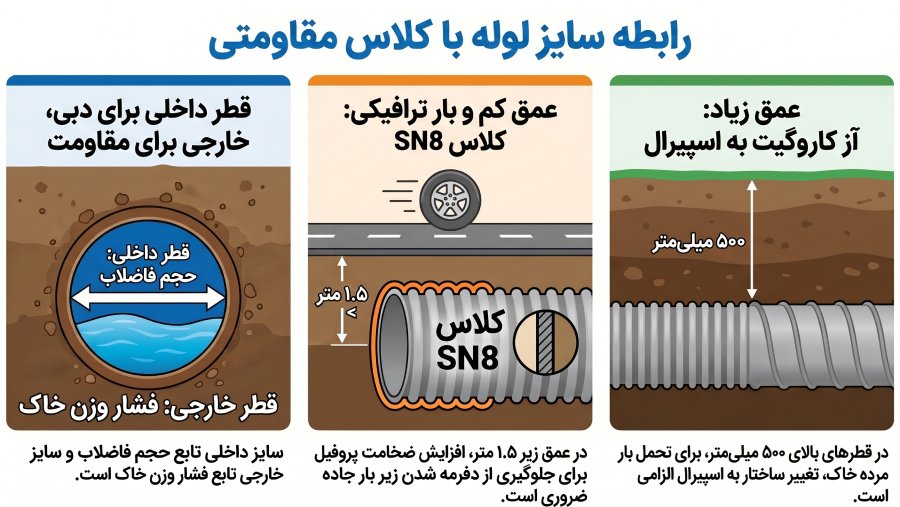

رابطه سایز لوله با کلاس مقاومتی (رابطه عمق دفن با قطر خارجی لوله)
یک اصل مهم در سایزبندی وجود دارد که باید در زمان خرید لوله کاروگیت به آن توجه داشت: «قطر داخلی لوله، به حجم عبور سیال بستگی دارد، اما قطر خارجی، مقاومت لوله در برابر عمق خاک را مشخص می کند.
به نقل از سایت vivekengineers.net
سایز لوله با دو عدد مشخص می شود: قطر نامی لوله (یا دهانه داخلی) و رده لوله. این دو مشخصه، تعیین کننده قطر خارجی و ضخامت دیواره (و در نتیجه قطر داخلی) لوله هستند.
در جدول سایزبندی لوله کاروگیت اگر دقت کنید متوجه خواهید شد که با تغییر عمق دفن لوله در زمین، ابعاد بیرونی لوله و ضخامت جداره آن تغییر می کند تا بتواند فشار خاک را تحمل کند. این مساله مهم از دو جهت روی انتخاب سایز لوله تاثیر می گذارد:
- محدودیت فضا در عمق کم (زیر بار ترافیک): اگر لوله گذاری در عمق کم و زیر ۱.۵ متر و زیر جاده انجام شود، لوله تحت فشار شدید بار ماشین آلات است. در این حالت، برای اینکه لوله دفرمه نشود، کارخانه ها ضخامت پروفیل های بیرونی لوله را افزایش می دهند و کلاس مقاومتی لوله sn8 می شود. در این شرایط، قطر خارجی لوله کمی بزرگ تر از حالت معمولی می شود.
- فشار سنگین در عمقهای بالا: هرچه لوله در عمق بیشتری دفن شود، بار مرده خاک روی آن سنگین تر می شود. در قطرهای بزرگ به عنوان مثال، سایز ۵۰۰ میلی متر به بالا، به دلیل پهن تر شدن سطح مقطع لوله، حجم خاکی که روی آن قرار می گیرد به شدت افزایش می یابد. در عمق های بالا، انتخاب سایزهای بزرگ بدون افزایش ضخامت جداره ریسک مچاله شدن لوله را به همراه دارد. به همین دلیل در قطرهای بزرگ، ساختار لوله ها از کاروگیت معمولی به سمت اسپیرال تغییر می کند تا ابعاد لوله در برابر وزن خاک پایدار بماند.
در نتیجه می توان گفت، ابتدا بر اساس حجم فاضلاب، قطر داخلی لوله را انتخاب می کنید. سپس بر اساس عمق دفن لوله در زمین، مشخص می شود که قطر خارجی و ضخامت پروفیل های لوله چقدر باید باشد تا لوله زیر بار خاک آسیب نبیند.
هر قطر لوله کاروگیت برای چه پروژه ای مناسب است؟
تا این قسمت از مطلب با ارتباط قطر داخلی و خارجی لوله های کاروگیت با کلاس مقاومتی و میزان دبی سیال ورودی به آنها آشنا شدیم. در ادامه بررسی می کنیم که هر سایز لوله کاروگیت برای چه پروژه ای مناسب است:
لوله کاروگیت سایز ۱۱۰ و ۱۲۵ میلی متر
این دو سایز بیشتر در ساختمان سازی استفاده می شوند. سایز ۱۱۰ همان سایز لوله های پلیکای ساختمانی است، اما نوع کاروگیت آن در برابر فشار و بارهای بیرونی مقاومت بیشتری دارد. اگر قرار است سیم کشی های اصلی برق محوطه یا کابل های مخابراتی را از زیر زمین رد کنید، سایز ۱۲۵ یک غلاف عالی و نفوذناپذیر برای آن هاست. این سایز لوله را می توانید برای زهکشی باغچه های کوچک سوراخ کاری کنید.
لوله کاروگیت سایز ۱۶۰ میلی متر
سایز ۱۶۰ بهترین گزینه برای اتصال سیستم فاضلاب شهری خانگی به شبکۀ کوچه است. همچنین در زمین های کشاورزی که مشکل غرقابی دارند، لوله کاروگیت ۱۶۰ سوراخ دار یکی از بهترین گزینه ها برای زهکشی است.
لوله کاروگیت سایز ۲۰۰ میلی متر
در جدول سایزبندی لوله کاروگیت، لوله های سایز 200 میلی متر بیشترین کاربرد را دارند. چون این سایز، استاندارد شبکه فاضلاب فرعی در کوچه ها و خیابان های فرعی است و از نظر قیمت نیز انتخاب آن کاملا مقرون به صرفه می باشد. علاوه بر عبور بدون گرفتگی جریان ثقلی فاضلاب چندین خانه از آن، این لوله ها به عنوان غلاف رایزرهای عمیق نیز کاربرد دارند.
لوله کاروگیت سایز ۲۵۰ میلی متر
سایز ۲۵۰ زمانی انتخاب می شود که در پروژه ها به این نتیجه برسید که سایز ۲۰۰ برای اوج مصرف یا پیک دبی یک محله کمی ریسکی است، اما نیازی هم به هزینه بالاتر برای سایز ۳۱۵ نیست. این لوله بیشتر در خطوط جمع آوری آب باران سطحی در شهرک های صنعتی یا به عنوان خطوط اصلی فاضلاب در مجتمع های مسکونی بزرگ با بیش از ۵۰ واحد استفاده می شود.
لوله کاروگیت سایز ۳۱۵ میلی متر
این لوله ها در سایزهای نیمه سنگین قرار می گیرند و در پروژه های زیرساختی کاربرد دارند. جابجایی این لوله ها به دلیل قطر خارجی نزدیک به ۳۶ سانتی متر، به دقت بیشتری نیاز دارد. کاربرد اصلی آن، جمع آوری اصلی سیستم اگوی شهری و هدایت آب های سطحی جوی های کناری خیابان می باشد. علاوه براین، اگر در جاده های روستایی نیاز به ساخت یک پل کوچک باشد که ماشین های محلی از روی آن رد شوند، سایز ۳۱۵ انتخاب می شود.
لوله کاروگیت سایز ۴۰۰ میلی متر
یکی از پرکاربردترین سایزهای لوله کاروگیت برای جمع آوری آب های سطحی شهری، سایز 400 میلی متر است. با توجه به اینکه فضای عبور سیال در این لوله زیاد است، در نتیجه نرخ رسوب گذاری در آن بسیار پایین است. اصلی ترین کاربرد این سایز لوله انتقال پساب های صنعتی کارخانجات سنگین حاوی ذرات معلق است.
لوله کاروگیت سایز ۵۰۰ میلی متر
از این سایز به بالا، وزن هر متر لوله به شدت بالا می رود و برای نصب آن به ماشین آلات و بیل مکانیکی نیاز دارید. لوله ۵۰۰ کاروگیت به عنوان شاه لوله فرعی اگو یا هدایت سیلاب های شهری در مناطق شیب دار استفاده می شود. یک کاربرد دیگر این سایز، استفاده از آن در ساخت مخازن چربی گیر کوچک برای رستوران و کارگاه های صنعتی است.
لوله کاروگیت سایز ۶۰۰ میلی متر
در سایز ۶۰۰، بعضی کارخانه ها با توجه به تکنولوژی خود، لوله را به روش اسپیرال یا جوش دادن نوار پلی اتیلن حول یک مغزی تولید می کنند تا لوله هم زمان سبک و مقاوم باقی بماند. این سایز برای هدایت رودخانه های کوچک، ساخت سپتیک تانک استفاده می شود.
لوله کاروگیت سایز ۸۰۰ و ۱۰۰۰ میلی متر
سایزهای ۸۰۰ و ۱۰۰۰ اصلی ترین کاربرد را در سیستم انتقال آب و فاضلاب در مسیرهای اصلی با دبی بسیار زیاد به تصفیه خانه دارند. لوله سایز ۱۰۰۰ به قدری بزرگ است که یک انسان به راحتی می تواند داخل آن راه برود. علاوه براین، بدنه این لوله ها به عنوان دیواره اصلی ایستگاه پمپاژ و منهول های بسیار عمیق به کار می رود. چون مقاومت دوجداره آن ها بسیار زیاد است و فشار خاک باعث شکستگی ساختار منهول در عمق های بالای ۵ متر نمی شود.
سایزهای فوق سنگین (۱۲۰۰ تا ۳۰۰۰ میلی متر)
این سایزها سفارشی تولید می شوند و بیشتر برای ساخت مخازن ذخیره آب استراتژیک، مخازن آتش نشانی دفنی، ایستگاه های تصفیه فاضلاب صنعتی بزرگ و تونل های معابر زیرزمینی برای رد کردن خطوط برق و گاز فشار قوی استفاده می شود.
راهنمای انتخاب سایز لوله کاروگیت

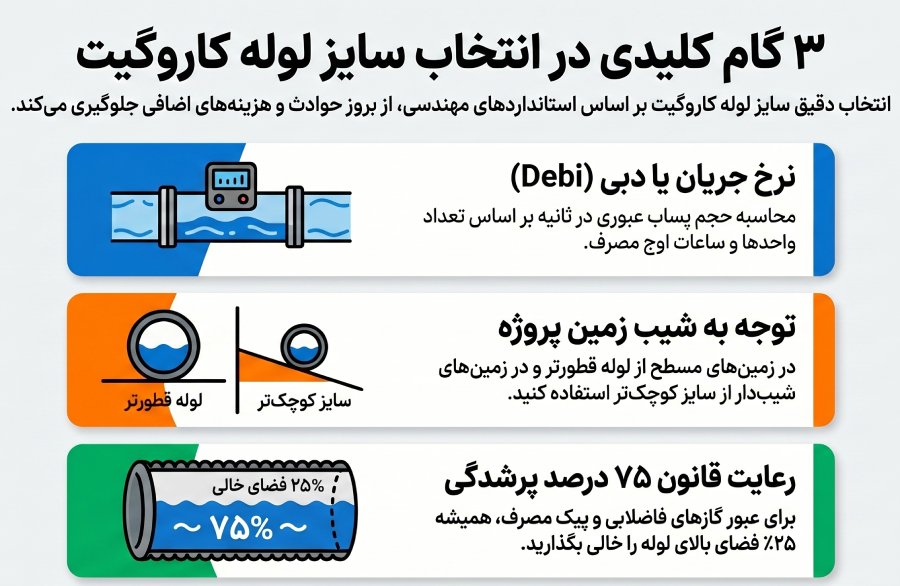

با توجه به تنوع بالا در سایزبندی لوله های کاروگیت، انتخاب آنها ممکن است با چالش مواجه باشد و بودجه و امنیت پروژه را تحت تاثیر قرار دهد. در ادامه 3 فاکتور بسیار مهم که در انتخاب سایز لوله باید به آن توجه داشت را بررسی می کنیم:
- نرخ جریان یا دبی: اولین سوالی که باید در زمان انتخاب سایز لوله به آن پاسخ دهید، این است که چه حجمی از پساب در هر ثانیه قرار است از آن عبور کند؟ در فاضلاب شهری، این عدد بر اساس تعداد واحدها و اوج مصرف حساب می شود.
- شیب زمین: این لوله ها به صورت ثقلی و حرکت سیال بدون نیاز به فشار کار می کنند. اگر زمین پروژه شیب مناسبی داشته باشد، سرعت حرکت آب بالا می رود و می توانید از سایزهای کوچک تر استفاده کنید. اما در زمین های مسطح مثل کف سوله، سرعت آب کم است و برای جبران آن، باید قطر لوله را یک یا دو سایز بزرگ تر انتخاب کنید.
- توجه به قانون سطح پرشدگی: لوله های کاروگیت در سیستم های ثقلی هرگز نباید ۱۰۰ درصد پر از آب باشند. براساس استاندارد مهندسی در اوج مصرف، فقط ۵۰ تا ۷۵ درصد فضای لوله پر می شود. ۲۵ درصد فضای خالی بالای لوله برای عبور گازهای فاضلابی و همچنین پیشبینی افزایش حجم ناگهانی پساب باید در نظر گرفته شود.
اشتباهات رایج در انتخاب سایز لوله کاروگیت
در جدول زیر تلاش کردیم به طور خلاصه رایج ترین اشتباهات در زمان انتخاب سایز لوله های کاروگیت را ارائه دهیم.
هنوز در انتخاب قطر مناسب لوله کاروگیت تردید دارید؟
اگر نقشه پروژه شما آماده است، یا برای انتخاب سایز دقیق بین چند گزینه تردید دارید، نیازی نیست ریسک کنید. مشاوران و کارشناسان فنی کاروگیت سازان آماده بررسی دقیق شرایط پروژه، شیب زمین، عمق ترانشه و دبی خروجی هستند و براین اساس بهترین سایز لوله کاروگیت را به شما پیشنهاد می دهند. کافیست از طریق راه های ارتباطی پایین صفحه با کارشناسان کاروگیت سازان تماس بگیرید.
سوالات متداول
سایز اسمی لوله کاروگیت بر اساس قطر داخلی است یا خارجی؟
مبنای نام گذاری، قطر داخلی لوله است، چون حجم عبور سیال را تعیین میکند. قطر خارجی بر اساس ضخامت جداره تغییر می کند.
برای خروجی فاضلاب ساختمان، سایز ۱۶۰ مناسب است یا ۲۰۰؟
سایز ۱۶۰ برای ساختمان های تک واحدی یا کم واحد است. برای خروجی اصلی مجتمع ها و اتصال بدون گرفتگی به اگوی شهری، باید از سایز ۲۰۰ میلی متر استفاده شود.
چرا لوله کاروگیت با قطر داخلی یکسان، قطرهای خارجی متفاوتی در بازار دارد؟
این تفاوت به کلاس مقاومتی (SN4 یا SN8) بستگی دارد. لوله ای که برای عمق زیاد یا بار ترافیکی ساخته می شود، پروفیل های بیرونی ضخیم تر و در نتیجه قطر خارجی بزرگ تری دارد.
