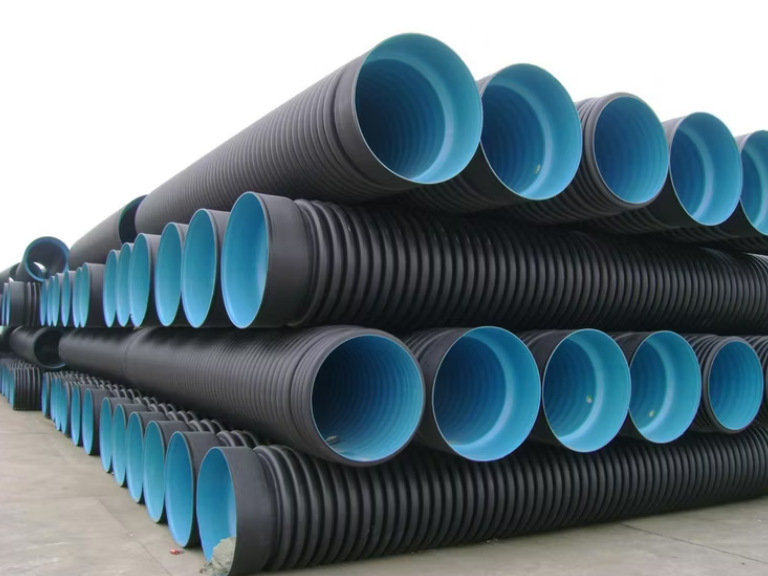

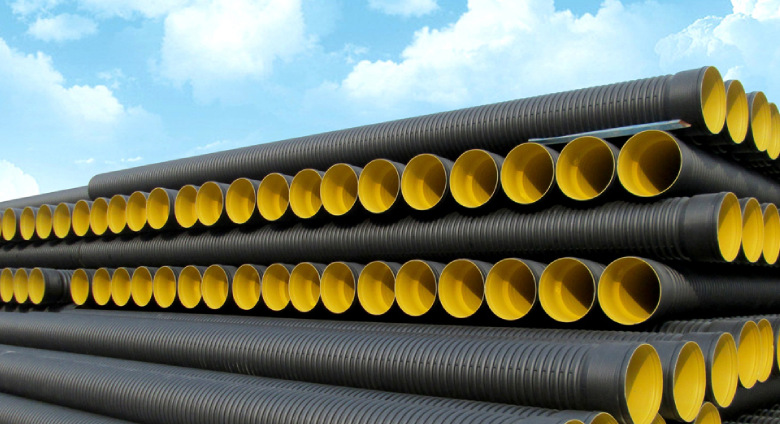

لوله کاروگیت چیست؟
لوله کاروگیت Corrugated Pipe که در بازار به آن لوله دوجداره پلی اتیلن نیز می گویند، نوعی لوله مهندسی شده از جنس پلی اتیلن با چگالی بالا HDPE است. از مهم ترین ویژگی های این لوله می توان به ساختار دوجداره و جداره خارجی موج دار اشاره کرد. سطح داخلی لوله کاروگیت کاملا صاف و صیقلی است تا مایعات بدون اصطکاک و رسوب و بدون نیاز به فشار پمپ حرکت کنند. سطح بیرونی لوله به صورت موج دار طراحی شده تا بتواند فشارهای سنگین خاک و بارهای ترافیکی زیرزمینی را تحمل کند. خرید لوله کاروگیت به دلیل طول عمر بیش از 50 سال، وزن سبک، بالا در برابر مواد شیمیایی و اسیدهای موجود در فاضلاب، در شبکه های انتقال آب و فاضلاب شهری و صنعتی یکی از بهترین گزینه ها است.

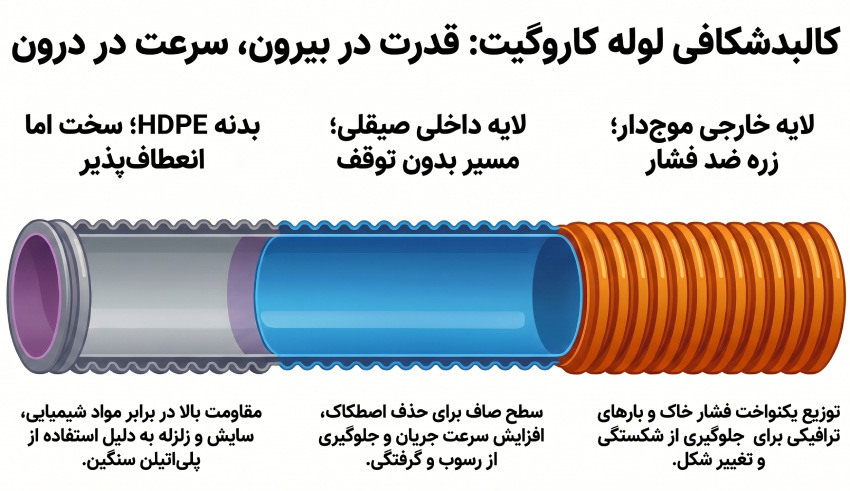

ساختار لوله کاروگیت
اصلی ترین دلیل کاربرد گسترده و محبوبت زیاد این لوله ها، طراحی دوجداره و متفاوتشان است. طراحان این نوع لوله با یک تیر دو نشان زده اند: لایه بیرونی را برای مقابله با نیروهای سخت خارجی و لایه داخلی را برای حرکت روان و ثقلی سیال داخل آن طراحی کرده اند. این دو لایه کارکرد کاملا متفاوت دارند اما در مراحل تولید به صورت هم زمان و یکپارچه به هم جوش می خورند.
لایه خارجی موج دار
پوسته بیرونی لوله کاروگیت به صورت کنگره ای یا موج دار ساخته می شود. این شکل ظاهری فقط برای متفاوت بودن و زیباتر شدن لوله نیست، بلکه یکی از مهم ترین استانداردهای مهندسی در آن رعایت شده است. وقتی لوله در عمق خاک قرار می گیرد، وزن خاک و بارهای ترافیکی مثل عبور ماشین های سنگین به آن فشار وارد می کند. ساختار موج دار این لایه باعث می شود که فشار به صورت یکنواخت در طول لوله پخش شده و لوله دچار شکستگی و دفرمه شدن نشود.
لایه داخلی صاف و صیقلی
برخلاف جداره بیرونی موج دار، دیواره های داخلی لوله کاروگیت صاف، یکدست و معمولا به رنگ زرد یا آبی روشن است. صاف بودن دیواره های داخلی باعث صفر شدن اصطکاک شده و مایعات و سیالات فاضلابی که حاوی ذرات معلق هستند، بدون هیچ مانعی و با حداکثر سرعت جریان حرکت می کنند. علاوه براین، صیقلی بودن لایه داخلی اجازه نمی دهد جلبک، رسوبات، مواد چسبنده یا پسماندهای فاضلابی به دیواره لوله بچسبند و باعث گرفتگی خطوط شوند.
بدنه پلی اتیلنی با چگالی بالا
این لوله ها از پلی اتیلن با چگالی بالا HDPE تولید می شود تا مقاومت شیمیایی آن تا حد زیادی افزایش پیدا کند. در نتیجه، مواد اسیدی، نمک های خورنده و گازهای فاضلابی به مرور باعث خوردگی لوله نمی شوند. همچنین، این مواد تاثیر زیادی بر افزایش مقاومت سایشی لوله داشته و در نتیجه، سنگ ریزه ها و مواد جامد زبر موجود در آب یا فاضلاب باعث ساییدگی لوله نمی شوند.
یکی دیگر از مهم ترین ویژگی های متریال به کار رفته در بدنه لوله، انعطاف پذیری بالای آنها است. این مواد پلیمری باعث انعطاف پذیری لوله شده و در صورت نشست زمین یا زلزله های خفیف، بدون ترک خوردن هم می شوند.
انواع لوله کاروگیت براساس ساختار
لوله های کاروگیت با توجه به سایز پروژه و میزان فشاری که باید تحمل کنند، روش تولید متفاوتی دارند. علاوه بر لوله های معمولی، در پروژه های بزرگ که اغلب به زیرساخت و خطوط اصلی انتقال فاضلاب و آب مربوط هستند، از سه نوع لوله زیر استفاده می شود:

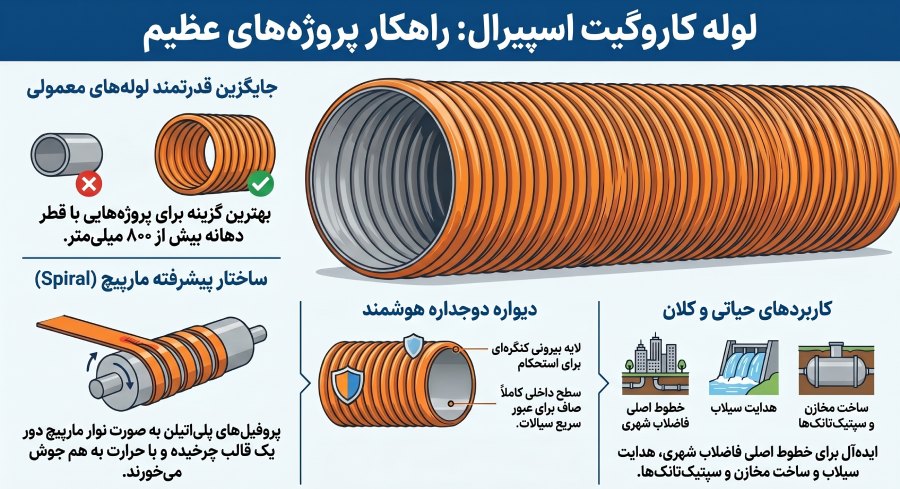

لوله کاروگیت اسپیرال
اگر در پروژه های بزرگ به لوله با قطر دهانه بیشتر از 800 میلی متر نیاز باشد، دیگر نمی توان از لوله های معمولی استفاده کرد و نوع اسپیرال لوله کاروگیت پیشنهاد می شود. در روند تولید این لوله، پروفیل های پلی اتیلن به صورت یک نوار مارپیچ اطراف یک مغزی یا قالب چرخیده و لایه ها به صورت حرارتی به یکدیگر جوش میخورند. ساختار کنگره ای بیرون و سطح صاف درون در اینجا نیز حفظ می شود، اما شیارهای بیرونی به صورت مارپیچ دور لوله پیچیده شده اند.
این لوله ها به دلیل امکان تولید در قطرهای بسیار بزرگ، بیشترین کاربرد را در خطوط اصلی انتقال فاضلاب شهری، کانال های بزرگ هدایت آب باران و سیلاب و ساخت مخازن و سپتیک تانک دارند.

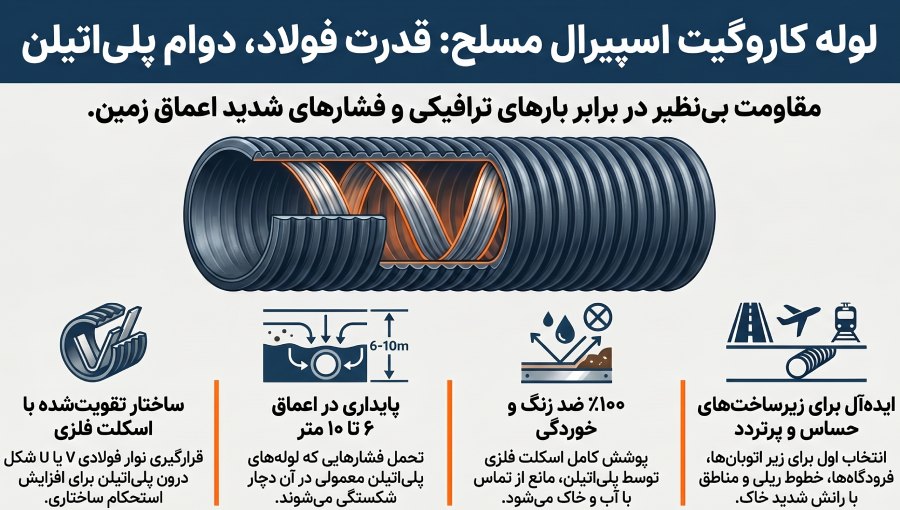

لوله کاروگیت اسپیرال مسلح
در برخی از پروژه ها، لوله باید در عمق بسیار زیاد و بالای ۶ تا ۱۰ متر دفن شود یا از زیر اتوبان های پرتردد، خطوط راه آهن و فرودگاه ها عبور کند. در این شرایط، پلی اتیلن به تنهایی ممکن است زیر بارهای ترافیکی بسیار سنگین دچار شکستگی شود. به همین دلیل از لوله کاروگیت اسپیرال مسلح استفاده می شود.
در فرآیند تولید این نوع لوله، یک نوار فولادی گالوانیزه با شکل V یا U درون بخش پلیمری موج دار لوله قرار میگیرد. با توجه به اینکه اسکلت فلزی بسیار محکم داخل لوله توسط پلی اتیلن پوشانده شده، در نتیجه با آب یا خاک تماس نداشته باشد و زنگ نمی زند. مقاومت حلقوی بالا در برابر فشار و ضربه و ضد زنگ بودن از مهم ترین ویژگی این نوع لوله است. به همین دلیل در پروژه های عمیق شهری، حاشیه اتوبان و جاده های ترانزیتی، زیرگذر خطوط ریلی و خطوط انتقال فاضلاب صنعتی سنگین و مناطقی که خاک آن دچار رانش شدید یا نشست می شود، بیشترین کاربرد را دارد.

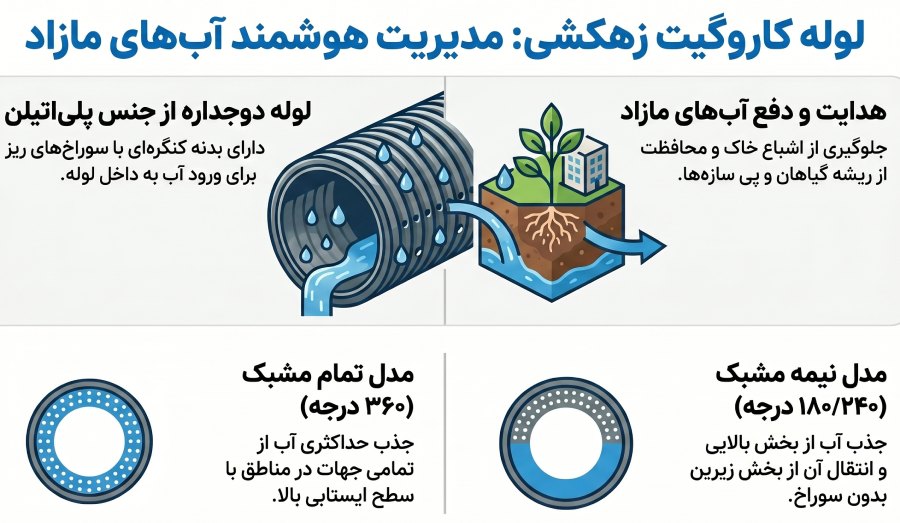

لوله کاروگیت زهکشی
لوله کاروگیت زهکشی همان طور که از نامش مشخص است، در کشاورزی و برای آبیاری استفاده می شود. این نوع لوله دوجداره از جنس پلی اتیلن است وو بر روی بدنه در شیار کنگره های بیرونی دارای سوراخ یا شیارهای ریزی است. این لوله ها برخلاف لوله های معمولی که آب را از نقطه ای به نقطه دیگر منتقل می کنند، بیشتر برای هدایت آب های سطحی مازاد یا بالا آوردن آب های زیرزمینی استفاده می شوند تا به سازه یا خاک آسیب نرسد. از نظر نوع شیار می توان این لوله ها را در دو گروه زیر دسته بندی کرد:
- تمام مشبک یا ۳۶۰ درجه: تمام دور لوله دارای سوراخ است و برای مناطقی که آب زیرزمینی از همه طرف باید جذب شود کاربرد دارد.
- نیمه مشبک ۱۸۰ یا ۲۴۰ درجه: فقط بخش بالایی یا جانبی لوله سوراخ دار است. به همین دلیل، آب از بالا جذب می شود و از بخش زیرین که صاف و بدون سوراخ است، هدایت شده و حرکت می کند.
کاربرد لوله کاروگیت
با توجه به انعطاف پذیری بالا، دوام طولانی و تنوع در سایز، این لوله ها در بسیاری از پروژه های عمرانی، زیرساختی و صنعتی که با انتقال مایعات بدون فشار پمپ سروکار دارند، به کار می روند. اصلی ترین کاربردهای این لوله عبارتند از:
- شبکه های جمع آوری و انتقال فاضلاب: اصلی ترین کاربرد لوله کاروگیت، انتقال فاضلاب های خانگی و پساب های شیمیایی کارخانه ها است. جدار داخلی صاف این لوله مانع ته نشین شدن فضولات می شود و به مرور باعث گرفتگی و مسدود شدن لوله نخواهد شد. علاوه براین، مواد پلی اتیلن به کار رفته در جداره داخلی باعث افزایش مقاومت آن در برابر تماس با مواد اسیدی و خورنده می شود. در نتیجه، در شبکه های انتقال فاضلاب شهری با این انتخاب، طول عمر و کارایی لوله ها تضمین شده خواهد بود.
- انتقال آب های سطحی و سیلاب: یکی از مشکلات و چالش های مهم روزهای بارانی در بسیاری از شهرها، جمع شدن مقدار زیاد آب در جاده و خیابان ها است. لوله های کاروگیت سایز بزرگ اسپیرال بهترین گزینه برای جمع آوری و هدایت سریع این آب ها به خارج از محیط های مسکونی هستند.
- ساخت پل های موقت: در پروژه های جاده سازی، برای عبور دادن آب رودخانه های فصلی یا چشمه ها از زیر جاده، از لوله های کاروگیت در سایزهای بزرگ به عنوان پل یا گذرگاه آب استفاده می شود. علاوه بر مقاومت و استحکام بالا، قیمت مناسب و بالا بردن سرعت عمل در ساخت پل یا زیرگذر از مهم ترین دلایل استفاده از لوله کاروگیت در این پروژه ها است.
- محافظت از کابل های برق، مخابرات و فیبر نوری: با توجه به اینکه کابل های برق، مخابرات و فیبرنوری از زیر زمین عبور داده می شوند، احتمال تخریب آنها به دلیل رطوبت و جویدگی توسط جوندگان وجود دارد. لوله های کاروگیت سایز کوچک مانند ۱۱۰ و ۱۲۵ میلی متر به عنوان یک زره و پوشش محافظ برای این کابل ها در زیر زمین استفاده می شوند.
- ساخت سپتیک تانک: یکی دیگر از موارد کاربرد لووله کاروگیت، استفاده از آن در ساخت سپتیک تانک است. از لوله های کاروگیت با قطرهای بسیار بالا مانند سایز ۱۶۰۰ تا ۳۰۰۰ میلی متر به عنوان بدنه اصلی مخازن سپتیک تانک، چربی گیر و ایستگاه های پمپاژ باران استفاده می شود. صاف بودن جداره داخلی این لوله ها از تشکیل لایه های رسوب مواد جامد موجود در فاضلاب و خوردگی دیواره ها با مواد اسیدی و غیره جلوگیری می کند. علاوه براین، وزن این لوله ها سبک است و حمل و نقل و نصب سپتیک را آسان می کند.
- زهکشی زمین های کشاورزی و ورزشی: همان طور که اشاره شد، مدل های سوراخ دار و مشبک این لوله برای جمع آوری و خارج کردن آب های اضافه از عمق خاک چمن های ورزشی و مزارع کاربرد دارند. در مقایسه با طول عمر و کارایی بالا، قیمت این لوله ها مناسب است و در بلند مدت هزینه های کشاورزی را می تواند تا حد مطلوبی کاهش دهد.
مزایای لوله کاروگیت
یکی از مهم ترین نکات قبل از انتخاب این لوله ها بررسی مزایا و معایب لوله کاروگیت در سیستم فاضلاب شهری و غیره است. برخی از مزایای این لوله ها در جدول زیر درج شده اند:
جمع بندی
طول عمر بالای ۵۰ سال، وزن سبک و نصب سریع، لوله کاروگیت را به یکی از اقتصادی ترین گزینه ها برای پروژه های انتقال سیالات تبدیل کرده است. کاروگیت سازان یکی از تیم های موفق در زمینه تولید لوله کاروگیت در سایزهای متنوع با متریال درجه یک است. این مجموعه محصولات خود را براساس استانداردهای روز دنیا تولید کرده و با قیمت مناسب بدون واسطه به سراسر ایران ارسال می کند. برای دریافت مشاوره فنی و استعلام قیمت قبل از خرید این محصولات می توانید با کارشناسان فروش کاروگیت سازان تماس بگیرید.
سوالات متداول
چرا لایه داخلی این لوله ها زرد یا آبی است؟
روشن بودن رنگ لایه داخلی به مهندسان شبکه فاضلاب کمک می کند تا در زمان بازرسی دوره ای با ویدئومتری و فرستادن دوربین به داخل لوله، هرگونه ترک، انسداد یا آسیب احتمالی را به راحتی تشخیص دهند.
آیا از لوله های کاروگیت می توان برای خطوط انتقال آب تحت فشار استفاده کرد؟
خیر، این لوله ها برای جریان های ثقلی بدون فشار پمپ طراحی شده اند. ساختار دوجداره آن ها برای تحمل فشارهای خارجی عالی است، اما تحمل فشار داخلی مایعات مانند پمپاژ آب شهری را ندارد. برای خطوط تحت فشار باید از لوله های پلیاتیلن تک جداره استفاده کرد.
